Невидимая чаша

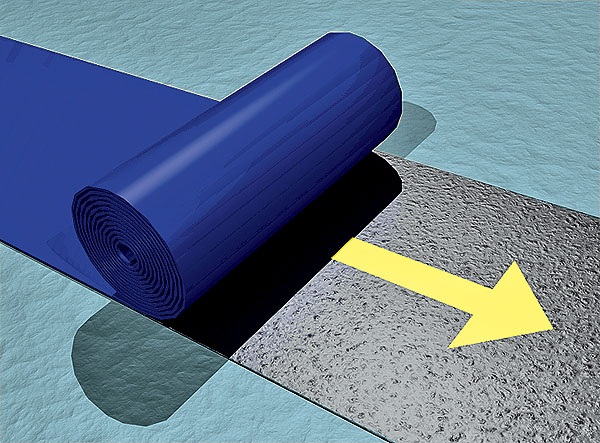

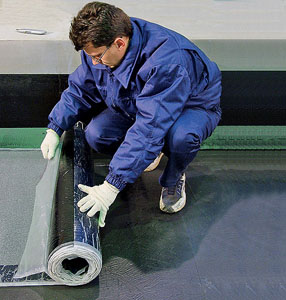

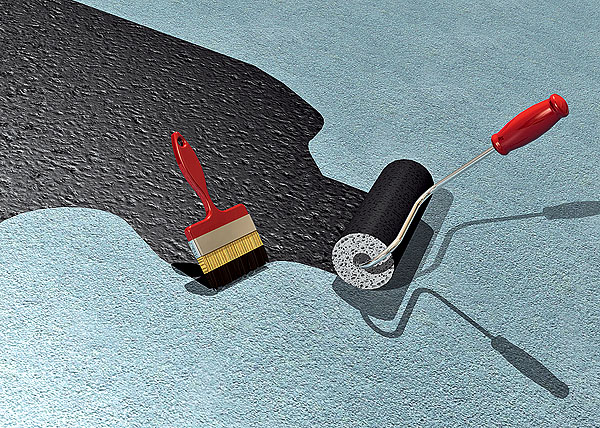

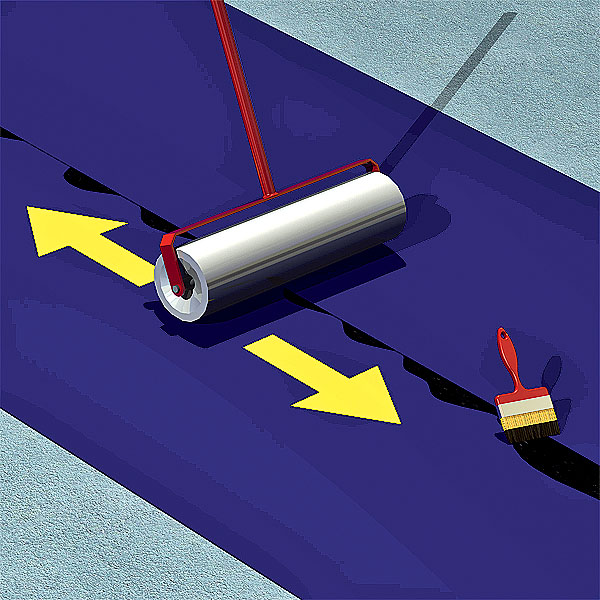

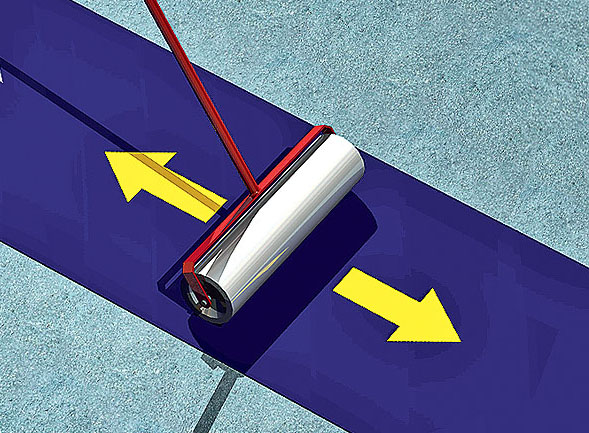

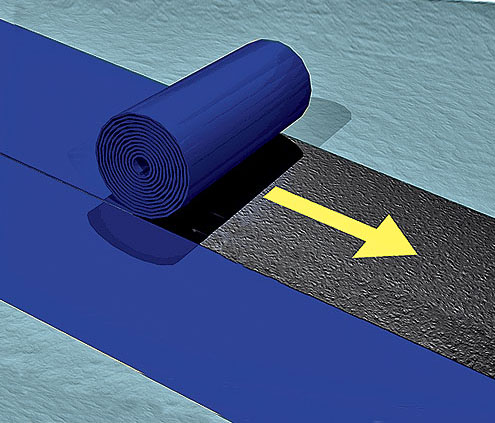

а б в г д 3D-графика Н. Самарина Настилание рулонных гидроизоляционных материалов: а - на очищенную от пыли и грязи поверхность (при необходимости покрытую слоем праймера) наносят клей с помощью кисти или валика; б - раскатывают рулон так, чтобы на полотне не образовывались складки или пузыри; в - прокатывают его тяжелым роликом; г - следующие рулоны приклеивают внахлест (10 cм); д - тщательно прокатывают места нахлеста полотен роликом, пока из швов не выступит клей.

Сложность при выполнении гидроизоляции из рулонного полотна заключается в том, что на него нельзя сразу укладывать керамическую плитку, мозаику, линолеум и другие отделочные материалы. Сначала нужно обязательно сделать цементно-песчаную стяжку. Причем цементный раствор не образует хорошего сцепления с поверхностью битума, а просто лежит на слое гидроизоляции. По СНиПу толщина такой "плавающей" стяжки должна быть не менее 4 см. Иначе цементная плита не будет иметь требуемых прочностных характеристик и не выдержит массы ванны, стиральной машины, унитаза и т. д., а это значительные нагрузки. Судите сами: масса чугунной ванны, наполненной водой, - 250-350 кг. К тому же нагрузка не распределяется равномерно по всей площади, а сосредоточена в четырех точках. Если не будет нужных толщины и прочности, стяжка в этих местах может треснуть вместе с уложенной на нее керамической плиткой. Настилание рулонной гидроизоляции в стандартной ванной хотя и требует некоторой сноровки, но занимает вместе с обустройством стяжки не более 1 дня. Время, необходимое для отвердения стяжки и набора нужной прочности, - не менее 28 дней. В итоге к укладке керамической плитки или другого финишного покрытия можно приступать только через 1 мес.

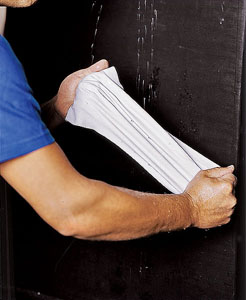

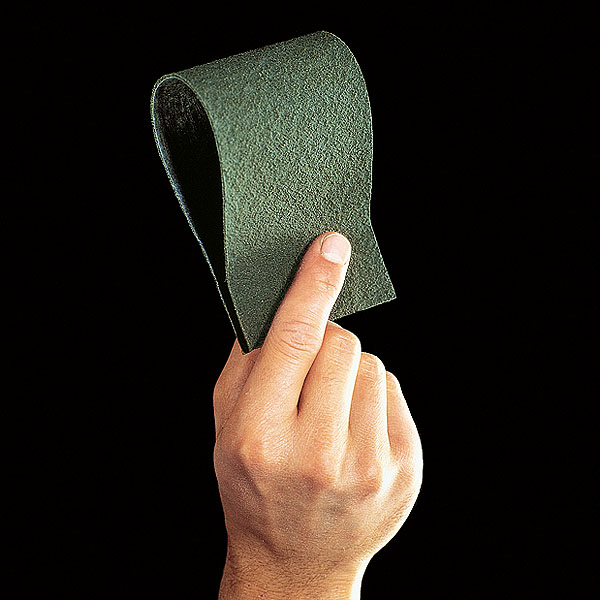

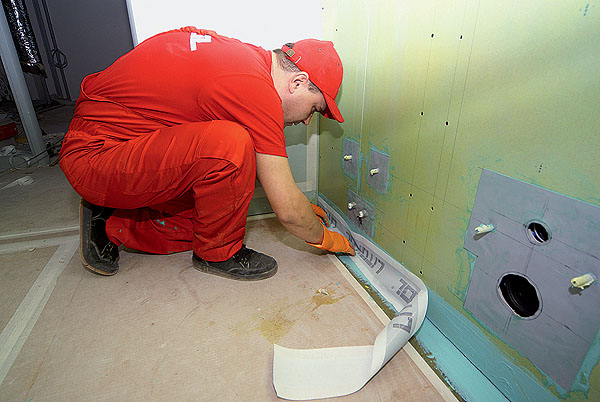

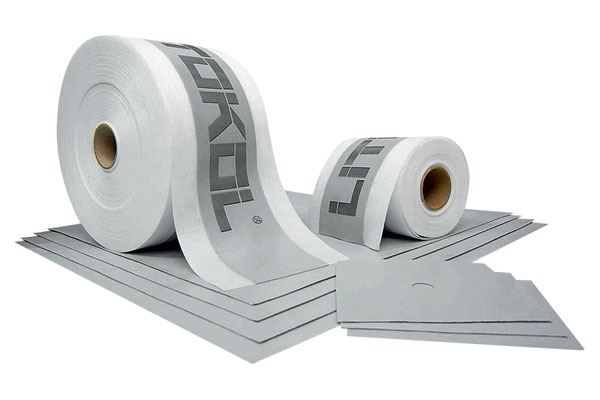

Фото 4 © Litokol Фото 5 © Litokol Фото 6 © Litokol Фото 7 Фото Е. Лучина 4-6. Гидроизоляционные ленту и пластырь из нетканого полотна, применяемые для защиты угловых соединений и труб, приклеивают прямо на гидроизолирующий состав. 7. Ленты и пластыри из эластичного водоотталкивающего полотна необходимы для создания долговечной гидроизоляции угловых и стыковых соединений, коммуникационных вводов, выпусков труб из стен, канализационных трапов, под керамическую облицовку пола и стен (Автор проекта В. Будильский, Архитектор А. Плаутина).

Долговечность рулонной гидроизоляции зависит от того, из какого материала она выполнена. Рубероид, в основе которого - картон, прослужит 10-15 лет. Материалы на основе стеклохолста и полиэстера - дольше: 25-30 лет. Они будут выполнять свои функции до тех пор, пока из-за постепенного испарения полимеров битумный слой не станет хрупким и не начнет разрушаться. К этому моменту как раз подойдет срок очередного капитального ремонта, и все можно будет сделать заново.

Время - деньги

Обмазочные материалы, в последнее время чаще всего применяемые для гидроизоляции "мокрых" помещений квартир и домов, получили свое название по способу их нанесения. Это готовые пасты или сухие смеси, которые превращаются в пастообразную массу после затворения водой. Ими покрывают подготовленное основание одним тонким слоем или несколькими слоями (0,5-4 мм) с помощью кисти, валика или шпателя. Иначе говоря, обмазывают нуждающиеся в защите от воды поверхности. После отвердения составы образуют водонепроницаемый слой. С обмазочной гидроизоляцией легче и быстрее работать, особенно в ограниченных пространствах типовых ванных комнат и санузлов, чем с рулонными материалами. При этом стоит иметь в виду, что каждая разновидность имеет особенности.

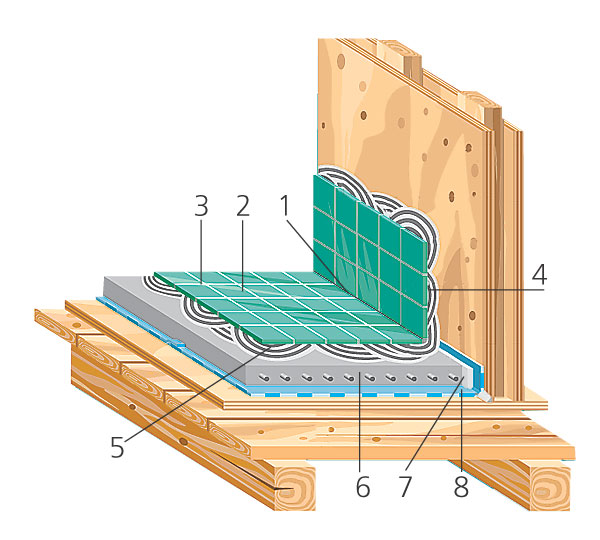

Схема гидроизоляции "мокрого" помещения по деревянной конструкции: © Index 1 - эластичный герметик; 2 - керамическая плитка; 3 - эпоксидная затирка для швов; 4 - полиуретановый клей; 5 - водостойкий клей; 6 - армированная цементнопесчаная стяжка; 7 - компенсирующий материал; 8 - гидроизолирующая мембрана. Гидроизоляция "мокрого" помещения обмазочными материалами: © Index 1 - керамическая плитка; 2 - водостойкий плиточный клей; 3 - компенсирующий материал; 4 - укрепляющая лента; 5 - армированная цементнопесчаная стяжка; 6 - эластичная обмазочная гидроизоляция; 7 - закладные элементы для крепления сантехники.

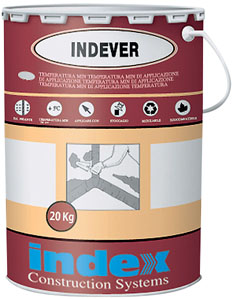

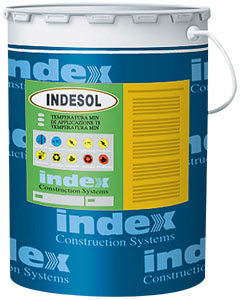

Битумные мастики - "Флэхендихт" (Knauf, Германия), Indesol (Index), "Ребакс-М" ("Рогнеда", Россия), МГХ-Г ("Завод Филикровля") - являются "ближайшими родственниками" рулонной гидроизоляции. Их изготовляют из окисленного битума с добавлением органических растворителей, наполнителей и полимеров, повышающих эластичность покрытия. Мастики образуют лучшее сцепление с основанием, чем жесткие рулоны, устойчивы к внешним воздействиям, но тоже требуют последующего обустройства стяжки. Цементный плиточный клей не образует надежного сцепления с битумом. В этом смысле практически идеальной адгезией к бетонным основаниям и клеевым составам на цементной основе обладают цементные или полимерно-цементные гидроизоляционные материалы: "ГЛИMC-Boдostop" ("Глимс"), "Стромикс - защитный слой" ("Старатели") (обе - Россия), Aquaszczel 820 (Kreisel, Германия), Osmoflex AB (Index). По консистенции эти мастики довольно густые. Наносят их шпателем в один или два слоя. В результате получается весьма прочное водонепроницаемое покрытие, подходящее не только для ванных, но и для душевых с поддоном из керамической плитки или мозаики, для чаш бассейнов с постоянным воздействием воды. Дополнительную прочность гидроизоляции на цементной основе придаст армирующая сетка между первым и вторым слоем. Время выдержки до нанесения отделочных покрытий у этих материалов составляет 2-5 дней. Намного быстрее (до 48 ч) застывают полимерные мастики. Они похожи на краски, и по поверхности их распределяют кистью или валиком. Это Hidroflex (Litokol), Mapegum WPS (Mapei) (обе - Италия), Ceresit CL 51 (Henkel, Германия), Folbit 800 (Kreisel). Составы образуют самый тонкий гидроизолирующий слой (0,5-1 мм) и предназначены для стен и полов душевых, ванных, санузлов, кухонь. Имейте в виду, что повредить слой очень просто: упавший инструмент или ходьба по недостаточно выровненной поверхности, где мастика скапливается в углублениях, а на выступающих частях лежит слишком тонким слоем, могут привести к нарушению целостности гидроизоляции.

Ровное, чистое, сухое

Слова, которыми описывают правильно подготовленное основание перед нанесением гидроизоляции любого типа, стандартны, хотя это не умаляет их значимости. Поверхность не должна иметь острых выступов, раковин и углублений. Допустимые неровности - не более 2 мм. Все попытки немного выровнять основание гидроизоляционными, а в дальнейшем клеевыми составами приводят к увеличению их расхода, а значит, и общей стоимости ремонта. Пыль, другие плохо держащиеся частицы, остатки старых покрытий, которые ухудшают адгезию, тщательно удаляют пылесосом. На пористые материалы наносят грунт. Требуемая влажность основания - 4 %. Избыточная влага после проведения гидроизоляционных работ так и останется внутри конструкции и будет способствовать ее размыванию, выщелачиванию, преждевременной потере несущей способности. Новые стяжки обязательно следует выдерживать по срокам (цементно-песчаные - 28 дней), чтобы в них закончились все усадочные процессы и вероятность образования трещин стала минимальной.

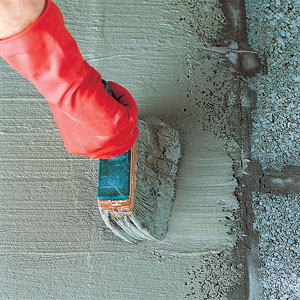

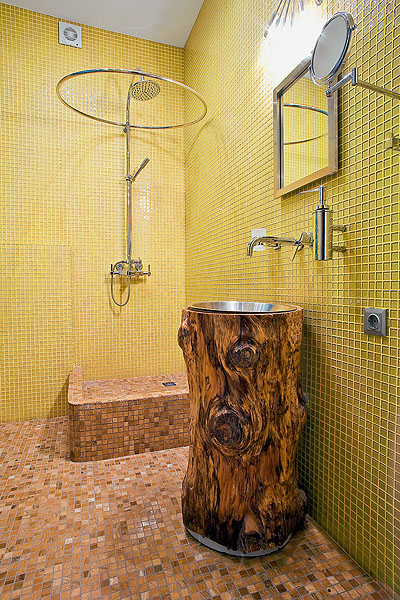

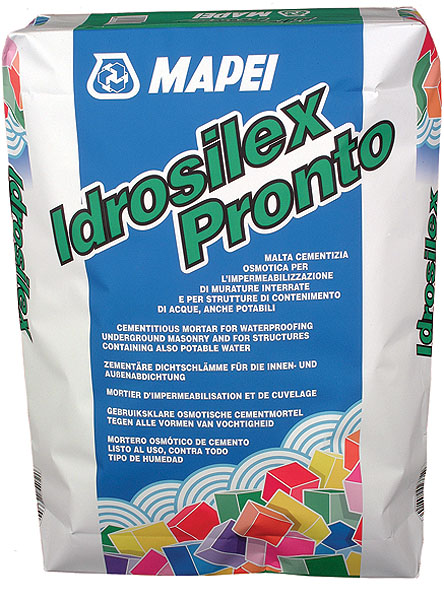

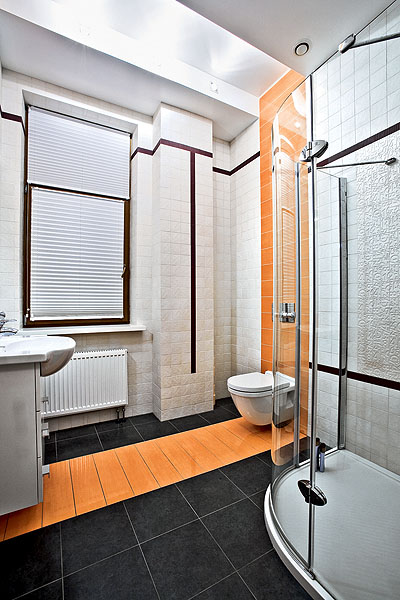

Фото 8 Фото 9 Фото 10 © Mapei 8. Душевой уголок, имеющий лишь две стенки, - простой и практичный вариант. Но в этом случае необходима гидроизоляция не только пола, но и стен ванной комнаты, особенно тех, на которые будет периодически попадать вода. 9. После тщательного перемешивания подвижный цементный раствор наносят кистью или мастерком, делая два тонких слоя. 10. Цементная смесь для наружной и внутренней гидроизоляции.

Местами повышенного риска являются стыки горизонтальных и вертикальных поверхностей, особенно при соединении двух разнородных материалов, например бетонного пола и стен из ГКЛ. Такие соединения называют условно подвижными. С точки зрения конструкции поверхности связаны механически, однако из-за разности расширений материалов на стыках часто образуются трещины, и вода моментально их находит. Обычные гидроизоляционные материалы не выдерживают больших нагрузок на разрыв. Поэтому до нанесения мастик все углы проклеивают специальной эластичной лентой. Она растягивается при расхождении конструкций и сжимается после их возвращения на место. Герметичность стыков при этом сохраняется.

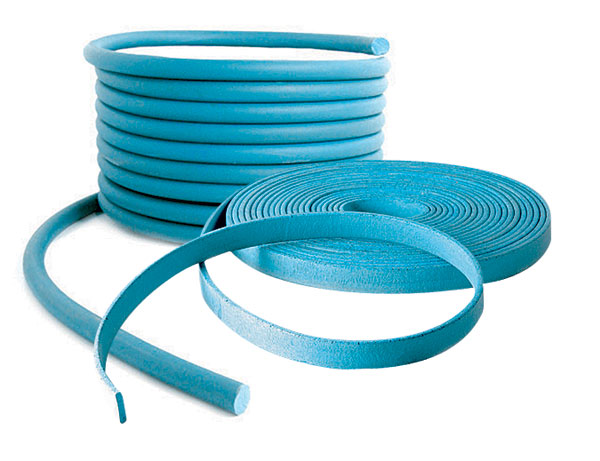

Фото 11 © "Сен-Гобен Строительная Продукция Рус" Фото 12 © Index Фото 13 © Litokol 11-13. Вместе с гидроизолирующими составами применяют водонепроницаемые шнуры для швов.

Пусть будет нелегким путь

Иногда строители предлагают сделать пол в санузле не ровным, а с небольшим уклоном из-под ванны, мотивируя это тем, что даже малое количество воды, просочившейся из негерметичных соединений или лопнувших труб, сразу вытечет на открытое пространство, и это заставит сразу принять меры. На самом деле подобное предложение свидетельствует о непрофессионализме бригады, которая еще до выполнения работ уверена, что вода непременно появится, и не думает, скажем, о сложностях установки ванны на наклонный пол, от чего непременно пострадает ее устойчивость и повысится аварийность.

Уклон основания делают только в том случае, когда на полу "мокрых" помещений предусмотрен трап. Это чрезвычайно удобная вещь. В отверстие трапа будет стекать вся попавшая на пол вода, да и душевую кабину в этом случае можно установить без поддона, непосредственно на плитку. Но подобные проекты чаще реализуют в частных домах. В квартирах такая конструкция потребует значительного подъема уровня пола, ведь отверстие сливной трубы расположено на некотором расстоянии от пола. Кроме того, отводы от трапа должны иметь небольшой уклон.

Кто в ответе за нарушение СНиПов?

В советское время в новостройках, сданных в эксплуатацию, сразу можно было жить. Сантехника, кухонная плита, напольные покрытия, обои на стенах - все было на своих местах, в том числе предусмотренные СНиПом уровень пола и порожки в санузлах. Сейчас многие новые квартиры напоминают пустые коробки без перегородок, со стояками отопления и водоснабжения, отводами для труб и ровным полом. А задача обустройства в соответствии со строительными нормами и требованиями переложена на владельцев жилья.

Иногда в новых домах санузел представляет собой встроенную конструкцию. Готовую сантехническую кабину, состоящую из бетонного поддона с бортиком и стенами из ацеида или гипсолита, вставляют в кирпичную либо бетонную коробку перед тем, как монтировать перекрытия. В этом случае бортик поддона образует нужный порожек. Однако наши соотечественники, движимые стремлением увеличить площадь санузла, часто разрушают встроенную кабину. Поддон становится меньше площади обновленной ванной комнаты, и его убирают. Таким образом, в пол ванной превращается плита перекрытия, по которой обязательно (!) нужно сделать гидроизоляцию.

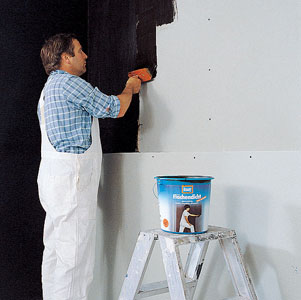

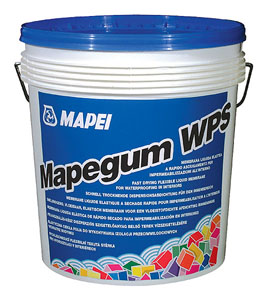

Фото 14 © Knauf Фото 15 © Mapei Фото 16 © Mapei 14. Каучукобитумная эмульсия "Флэхендихт" (Knauf) имеет хорошее сцепление с покрытыми ржавчиной железными поверхностями и слегка влажными основаниями. Предназначена для наружных и внутренних работ. 15-16. Полимерноцементные гидроизолирующие составы образуют на основании водонепроницаемый эластичный слой (15). Полимерные мастики после нанесения на поверхность и испарения содержащейся в них воды превращаются в тонкую эластичную пленку, которая сохраняет гидроизолирующие свойства при температурновибрационных нагрузках и появлении небольших трещин (16).

Обратите внимание: даже частичная перепланировка встроенной сантехнической кабины может повлечь самые неприятные последствия. Обычно в конструкции есть перегородка между ванной и туалетом. Она служит элементом жесткости, связывающим две стенки. После сноса перегородки конструкция становится шаткой: две стенки из листовых материалов остаются без крепления. Разумеется, материал стен обладает определенной гибкостью и выдерживает незначительные деформации, не разрушаясь. Но все, что закреплено на стенах - плиточная облицовка, полки, шкафчики, зеркала, раковина, - не имеет такой подвижности, поэтому может оторваться от стены и упасть. И хорошо, если это произойдет в ваше отсутствие... А если, скажем, "рванут" не стены, а трубы (краны, гребенки) в стояке холодного и горячего водоснабжения? Кто будет перекрывать воду? И спасет ли в этом случае качественная гидроизоляция? Между тем сегодня существует множество систем контроля утечек воды. Если оснастить специальными датчиками места наиболее вероятного ее скопления, на трубы установить электромагнитные клапаны или шаровые краны с электроприводом, при аварии автоматика перекроет воду. Об этом мы расскажем в одном из следующих номеров журнала.

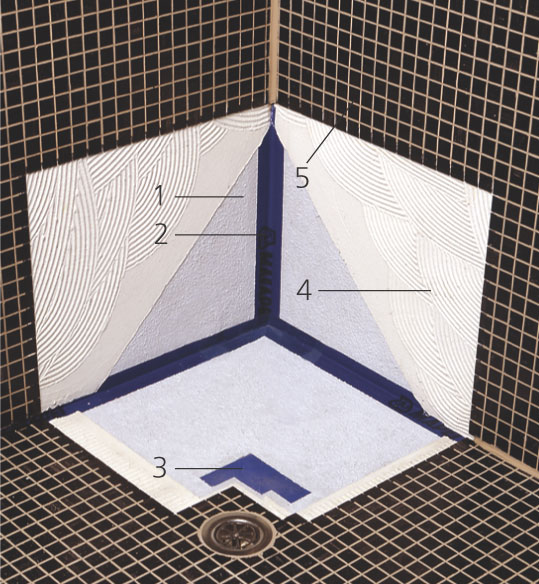

© Mapei Типичная схема обустройства гидроизоляции в душевой 1 - слой водонепроницаемого материала; 2 - эластичная лента в углах; 3 - пластырь около сливного отверстия; 4 - клей; 5 - керамическая плитка.

Редакция благодарит компании "ДИПРИС", "Изофлекс-М", "Конвент-Центр", "МАПЕИ", "Сен-Гобен Строительная Продукция Рус", Litokol, группу КНАУФ СНГ за помощь в подготовке материала.

Материал подготовила: Екатерина Овчинникова
