Germostroy.ru
Режим работы:
пн-пт : 07:00-16:30
  +7(903)136-66-75
+7(495)229-41-87
+7(495)483-72-94
germostroy@rambler.ru

Поиск по сайту

Улучшение качества и гидрофобизация бетона с помощью Эмульсии Baysilone ® WA

Эмульсия Baysilone® WA

  • Растворима в воде, не содержит растворителей,
  • 60% активного вещества,
  • Хим. природа: силаны + силиконовые смолы,
  • Высокая стойкость к щелочам,
  • Наиболее универсальный водорастворимый продукт как для защиты поверхности, так и для добавки в цементосодержащие строительные материлы (бетон, шпатлёвки, штукатурки)

Эмульсия WA в качестве добавки обеспечивает:

  • Уменьшает капиллярное водопоглощение,
  • Уменьшает высолы,
  • Уменьшает рост грибков, водорослей и лишайников на поверхности,
  • Уменьшает налипание грязи,
  • Значительно ускоряет высыхание влажной поверхности.

Эмульсия WA обладает высокой эффективностью на свежем бетоне, благодаря устойчивости к щелочам

Количества:

Следует добавлять 0,1%-0,2% (макс.) эмульсии WA (в форме поставки), в пересчёте на вес сухой смеси. Данная концентрация может быть оптимизирована.

Как общая рекомендация - в пересчёте на сухой цемент: следует добавлять 0,7 % WA (например при содержании 15% цемента в смеси).

Пример: 1.800 кг цемент / песок/ гравий добавляем 0,1% от общего веса --> 1,8 кг WA или 270 кг цемента в 1.800 кг смеси добавляем 0,7% от веса цемента 1,8 кг

Рекомендуется учесть вес эмульсии при добавлении воды в смесь, особенно в случае малого количества воды

Смешайте эмульсию WA с необходимым количеством воды, затем залейте в сухую смесь. В зависимости от используемого оборудования, на большинстве цементных производств.

Возможно добавлять WA прямо в раствор.

Области применения:

  • изготовление отдельных деталей
  • черепица
  • тротуарная плитка
  • декоративные изделия
  • Крупнопанельное домостроение
  • Бетонные элементы мостов и эстакад

В готовой продукции можно заметить следующие изменения:

  • увеличение плотности
  • увеличение твёрдости поверхности
  • увеличение прочности
  • улучшение модуля упругости в случае обработки фиброцементных плит
  • усиление цветовых оттенков, что позволяет уменьшить количество пигмента

В процессе производства можно заметить следующие изменения:

  • лучшее снятие формы в результате более ровные грани
  • незначительное увеличение времени отверждения в случае больших отливок, например стеновых панелей,
  • в результате незначительное уменьшение когезионной прочности (ТОЛЬКО на ранних стадиях отверждения)

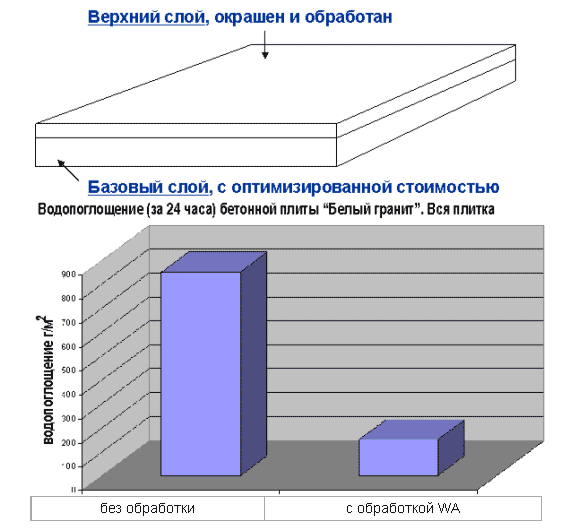

Структура бетонной плитки
(типична для Западной Европы)

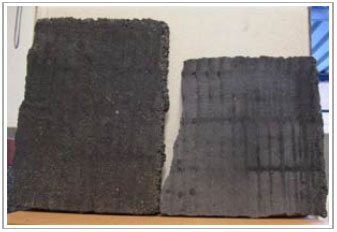

Тест на высолы: Бетонная плитка после 24 часов в воде

С добавлением WA Без обработки

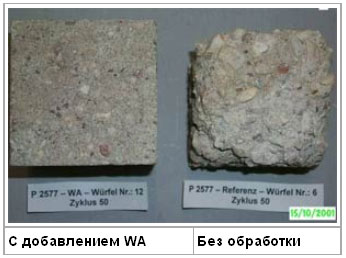

Испытания на морозостойкость проведенные Институтом Полимеров, Floersheim, Германия (50 циклов)




Москва, ул. Софьи Ковалевской, д.14а
тел./факс:
+7 (495) 229-41-87
germostroy@rambler.ru

Клеевой отдел: +7 (495) 543-26-65

Герметики ·  Мастики ·  Клеи ·  Гидрофобизаторы ·  Очистители ·  ЛКМ ·  Наливные покрытия ·  Утеплители ·  Гидроизоляция ·  Огнебиозащита ·  Пены полиуретановые ·  Инструменты ·  Антикоррозийные покрытия ·  Сухие смеси ·  Составы для бетона

Панельное домостроение ·  Монолитное и кирпичное домостроение ·  Деревянное домостроение ·  Производство стеклопакетов, монтаж окон

Наш информационный партнер - стоительный портал www.stroyka.ru Web-mastering © Почерк.Ru, 2006-2024
