ТР 95.06-99 Технологический регламент производства строительно-монтажных работКОМПЛЕКС АРХИТЕКТУРЫ, СТРОИТЕЛЬСТВА, РАЗВИТИЯ И РЕКОНСТРУКЦИИ ГОРОДА
ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ
производства строительно-монтажных работ при возведении зданий и сооружений
06. ТЕПЛОИЗОЛЯЦИЯ СТЫКОВ НАРУЖНЫХ СТЕНОВЫХ ПАНЕЛЕЙ
ТР 95.06 - 99
МОСКВА-2000
МОСКВА-2000
Технологический регламент разработан по 11 видам производства строительно-монтажных работ, каждый из которых издан отдельным томом:
- Строительство дорог из сборных железобетонных конструкций и монолитного бетона (ТР 95.01-99);
- Монтаж наружных тепловых сетей с индустриальной теплоизоляцией (ТР 95.02-99);
- Возведение свайных фундаментов (ТР 95.03-99);
- Устройство дренажей (ТР 95.04-99);
- Устройство рулонных и черепичных кровель (ТР 95.05-99);
- Теплоизоляция стыков наружных стеновых панелей (ТР 95.06-99);
- Герметизация стыков наружных ограждающих конструкций (ТР 95.07-99);
- Монтаж внутренних сетей холодного и горячего водоснабжения (ТР 95.08-99);
- Устройство полов (ТР 95.09-99);
- Облицовка стен плитками (ТР 95.10-99);
- Производство малярных фасадных работ (ТР 95.11 -99).
Технологический регламент разработан ГУП «НИИМосстрой»:
- Белоусов Е. Д., д.т.н., профессор, директор, тел. (095) 147-4002
- Белавин Ф. С, к.т.н., зам. директора по научной работе
- с участием ГУ «Мосстройлицензия», Емельянов Ю. П., руководитель ГУ и ПКТИ «Промстрой» Едличка С.Ю., генеральный директор
Технологический регламент согласован с АО ХК «Главмосстрой», ОАО «Мосинжст-рой»,
ГУ «Мосстройлицензия» ГУП «Мосстройсертификация» и утвержден Управлени-ем экономической, научно-технической и промышленной политики в строительной от-расли.
Том 06 «Теплоизоляция стыков наружных стеновых панелей» ТР 95.06-99 разработан лабораториями герметизации и теплозвукоизоляции ГУП «НИИМосстрой»:
- Файфман, Е. Ф., зав. лабораторией; тел. (095) 147-44-84;
- Румянцева И. А., к.т.н. зав. лабораторией; тел. (095) 147-43-09;
- Коротаев А. Н., старший научный сотрудник.
СОДЕРЖАНИЕ
- Общие положения
- Технологический регламент
- Подготовительные работы
- Вспомогательные работы
- Основные работы
- Сдаточно-приемочные испытания
- Основные правила безопасности
| Правительство Москвы Комплекс архитектуры, строительства, развития и реконструкции города |
Технологический регламент производства строительно-монтажных работ при возведении зданий и сооружений
06. Теплоизоляция стыков наружных стеновых панелей |
ТР 95.06 - 99 |
1. ОБЩИЕ ПОЛОЖЕНИЯ
- Настоящий регламент распространяется на производство работ по заделке стыков стеновых панелей, оконных и дверных блоков методом напыления однокомпонентных пенополиуретановых композиций типа: «Вилан-405» (ТУ 2254-204-21081385-96), «По-лимерфлекс» (ТУ 5768-001-13148788-97), «Макрофоам» (ТУ 2384-001-40135336-98), «Макрофлекс» и др. и утеплению вертикальных и горизонтальных стыков термовкла-дышами.
- Регламент содержит описание технологического процесса, его основные параметры, используемые материалы, инструменты, приспособления, средства механизации, а также основные правила техники безопасности.
- Регламент составлен на основании требований СНиП 3.03.01-87 «Несущие и ограж-дающие конструкции», ВСН 19-95 «Инструкция по технологии заделки стыковых соеди-нений панелей наружных стен жилых домов и зданий соцкультбыта», ВСН 68-97 «Инструкция по теплоизоляции стыков по контуру оконных и дверных блоков наружных стеновых панелей жилых и общественных зданий методом напыления однокомпонентной пенополиуретановой системы «Вилан-405», ВСН 54-96 «Инструкция по технологии герметизации и теплоизоляции стыков панелей, оконных и дверных блоков с применением «Макрофлекса» в жилых домах при ремонте».
- Регламент содержит контролируемые параметры, объем контроля, методы и средства контроля, состав и содержание производственного контроля, а также обязательные организационно-технологические правила, соблюдение которых при заделке стыков обеспечивает требуемое их качество.
| Разработан: НИИМосстроем |
Утвержден: Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли А.И.Воронин |
Дата введения в действие:«30» июня 2000 г. |
II ТЕХНОЛОГИЧЕСКИЙ РЕГЛАМЕНТ
| №№ п.п. |
Наименование технологического процесса |
Состав процесса |
Основные параметры процесса |
Используемые материалы |
Инструменты, приспособления, средства механизации |
Подготовительные работы |
| 1. |
Грунтовка поверхностей панелей, образующих стык |
Грунтовка наносится в заводских условиях сплошной непрерывной пленкой кистью на поверхности, образующие стык. |
Температура нанесения грунтовочного состава нениже +15°С |
Грунтовочные составы: ЛСГ-905 (ТУ 400-1-209-80) |
Кисть-ручник КР-35 |
| 2. |
Подготовка поверхностей |
Очистить грани панелей от пыли, раствора и других загрязнений, а в зимнее время от снега и наледи. После дождя поверхности стыка следует вытереть сухими чистыми обтирочными концами и просушить путем продувки сжатым воздухом |
Температура не ниже -20°С при отсутствии атмосферных осадков |
Концы обтирочные |
Кисти, щетки, волосяные, шпатели универсальные |
Вспомогательные работы |
| 3. |
Изготовление однокомпонентных пенополиуретановых систем и заполнение ими баллонов |
Изготовление однокомпонентных систем производится в соответствии с «Технологическим регламентом» на конкретный тип пенополиуретановой системы и ВСН 66-87 «Инструкция по теплоизоляции стыков по контуру оконных и дверных блоков наружных стеновых панелей жилых и общественных зданий методом напыления однокомпонентной пенополиуретановой системы «Вилан-405». |
|
|
|
| 4. |
Изготовление утепляющего вкладыша |
Изготовление утепляющего вкладыша в соответствии с «Технологическим регламентом на изготовление герметизирующего и утепляющего вкладыша и ТУ 400-2-440-88 «Герметизирующий и утепляющий вкладыш (УП-1, УП-2)» |
|
|
|
Основные работы |
| 5. |
Теплоизоляция стыков панелей наружных стен |
Одним из вариантов теплоизоляции является заделка стыков панелей наружных стен. Производится однокомпонентными пенополиуретановыми системами. Перед непосредственным заполнением стыка проверяют первые порции вспенивающейся композиции. Заполнение стыков производят путем напыления в них пенополиуретановой системы с предварительным тщательным взбалтыванием ее установкой шланга на баллон в положении «дном вверх». В металлическом 5-литровом баллоне открывают шаровой вентиль на баллоне. Шаровой вентиль на конце шланга должен быть в этот момент закрыт. Сопло вставляют в стык, после чего открывают шаровой вентиль в аэрозольных стандартных баллонах или на конце шланга в 5-ти литровом баллоне и ведут с равномерной скоростью. Скорость движения и диаметр сопла подбирает оператор. Происходит вспенивание и отверждение вспенивающейся композиции в стыке. Не рекомендуется выход пенопласта за наружную полость стыка и обрезка его. Необходимо обеспечить сохранность поверхностного защитного слоя с наружной стороны стыка. С наружной стороны на напыленный ППУ для защиты от атмосферных воздействий наносятся при температуре не ниже +2°С силиконовые герметики, при более низких температурах используются акриловые герметики |
Отверждение пенополиуретановых систем происходит под воздействием влаги воздуха или воды в течение 20-30 мин., окончательное отверждение завершается не более, чем за 12 часов при Т отверждения до - 5°С |
Пенополиурет-новые системы типа «Вилан-405» (ТУ 2254-204- 21081385-96), Полимер-флекс (ТУ 5768-001-13148788-97), Макрофоам (ТУ 23 84-001-40135336-98), монтажные пе-ны типа «Мак-рофлекс» |
Металлические 5-ти литровые газовые баллоны, рассчитанные на давление 1.6 Мпа (ГОСТ 15860). Аэрозольные стандартные баллоны ем-костью от 0,75 л. |
| 6. |
Заделка стыков оконных и дверных блоков |
Утепление стыков можно производить в заводских (стационарных) и построечных условиях. При утеплении стыков в заводских условиях целесообразно использовать «Вилан-405», который поставляется в газовых баллонах, отличающихся от аэрозольных большей емкостью. Поставка «Вилан-405» производится в основном в пятилитровых баллонах по ГОСТ 15860, рассчитанных на давление 1,6 МПа(16кгс/см2). При заделке стыков в построечных условиях используют однокомпонентные пено-полиуретановые системы типа «Полимерфлекс», «Макрофоам», «Экостандарт», «Гулливер», «Хикон» в аэрозольных баллонах емкостью 0,5; 0,75; 1,0 л. Подача пены производится через сопло (трубку-адаптер) либо через монтажный пистолет. Заполнение стыков пенопо-лиуретановой системой производят с внутренней стороны стыка после установки в панель оконного (дверного) блока и закрепления его с внутренней стороны панели. До проведения работ по напылению пенопо-лиуретановых ком-позиций стык с на-ружной стороны за-делывается нетвердеющей мастикой типа Бутэпрол толщиной не более 5 мм либо компрессионной саморасширяющейся лентой ПСУЛ с заведением ее на глубину не менее 5 мм. Допуска-ется при температуре не ниже +2°С вместо установки Бутэпрола и саморасширяющихся лент герметизировать стыки с наружной стороны водными либо многофункциональными силиконовыми герметиками толщиной не более 3 мм. При температуре ниже +2°С наносится слой тиоколового герметика толщиной не более 3 мм. Нанесение этих герметиков производится после выполнения операций по напылению. Заполнение стыка однокомпонентными ППУ производят не менее, чем на 1/3 его объема в летний период и чуть более 1/2 -в зимний период (в заводских условиях). При длительном хранении баллонов и снижении кратности вспенивания композиции возможно заполнение стыка на 2/3 его объема. С внутренней стороны (со стороны пом-щения) стыки для обеспечения высокого сопротивления паропроницанию загерметизировать полиэтиленовым уп-лотнительным жгу-том из Вилатерма и силиконовым герме-тикой, либо устано-вить пароизоляци-онную уплотнитель-ную ленту (ПУЛ). Допустимы и другие варианты обеспече-ния требуемого со-противления паро-проницаемости, в том числе с приме-нением наличника из ПВХ с плотным его примыканием к по-верхности откоса и профиля коробки. После заполнения полости с внутрен-ней стороны стыка прибивается налич-ник. |
|
|
|
| 7. |
Утепление горизонтальных стыков |
Утепление горизонтальных стыков производится с помощью теплоизоляционных вкладышей из минваты, оклеенных с 4-х сторон бутеролом, полиэтиленовой пленкой или стеклотканью с применением клея типа КН-2 и/или из пенополистирола. Теплоизоляционный вкладыш помещают между торцами панелей перекрытия и наружными стенами. Наращивание вкладышей из минваты по длине осуществляют, вставляя каждый последующий вкладыш в соединительный напуск защитной оболочки предыдущего вкладыша. |
Температура не ниже -20°С при отсутствии атмосферных осадков |
Герметизирующий утепляющий вкладыш (УП-1 УП-2) ТУ 400-2-440-88 |
|
| 8. |
Утепление вертикальных стыков |
Утепление вертикальных стыков производится с помощью теплоизоляционных вкладышей из минваты, обернутых стеклотканью. Вкладыш помещают в колодец и плотно прижимают к бетонным поверхностям и воздухозащитной ленте на клее типа КН-2, который наносится на воздухозащитную ленту и боковые стенки колодца. Установленные вкладыши должны плотно прилегать к поверхностям колодца по всей высоте стыка. В местах стыкования теплоизоляционных пакетов между ними не должно быть зазоров. |
|
|
|
III. СДАТОЧНО-ПРИЁМОЧНЫЕ ИСПЫТАНИЯ
- Напыленные композиции должны обеспечить равномерное заполнение стыка на всю длину и глубину. В оконных, дверных блоках допускается с внутренней стороны стыка оставить незаполненный зазор, если его глубина со стороны наличника не превышает 10 мм. С наружной стороны стыки должны быть заделаны нетвердеющими мастиками и зачеканены полимерцементным раствором, если величина зазора (с наружной стороны) между стеновой панелью и оконным (дверным) блоком превышает 20 мм.
- Геометрические размеры теплоизоляционных вкладышей должны соответствовать размерам утепляемых стыков и плотно без зазоров прилегать к их поверхностям. В местах соединения теплоизоляционных вкладышей не должно быть зазоров.
IV. ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ
- При производстве работ по теплоизоляции стыков должны соблюдаться требования СНиП III 4-80* «Техника безопасности в строительстве», «Правила пожарной безопасности при производстве строительно-монтажных работ» (утвержденных ГУПО МВД СССР 26.02.86г.).
- Перед началом работ по теплоизоляции стыков на строительной площадке должны быть вывешены плакаты и предупредительные надписи, разъясняющие безопасные приемы выполнения работ.
- Теплоизолировщики должны:
- быть обучены безопасным и прогрессивным приемам выполнения соответствую-щих операций технологического цикла;
- иметь наряд-допуск на производство теплоизоляционных работ.
- Исходные компоненты однокомпонентных систем «Вилан-405», Полимерфлекс, Макрофоам и монтажных пен типа «Макрофлекс» представляют собой вязкую токсичную жидкость. Под влиянием влаги воздуха происходит реакция полимеризации с образованием малотоксичного полимера - пенополиуретана.
- Для предотвращения искрообразования запрещается вскрывать металлическую тару с клеями, растворителями или ЛВЖ, ударяя по ней стальными предметами. Открывать тару следует не искрящим бронзовым инструментом или деревянной конопаткой.
- Пустую тару из под клея и растворителей запрещается оставлять на перекрытии или в будке герметчиков ввиду ее взрыво- и пожароопасности.
- Запрещается использовать баллоны, а также держать пустые баллоны при открытом огне и температуре выше +50°С.
- При подготовке исходных компонентов, заполнении баллонов и напылении должны быть предусмотрены меры, обеспечивающие безопасные условия труда, т. к. эти процессы могут сопровождаться загрязнением воздуха за счет испарения токсичных веществ.
- Работы по заполнению баллонов «Вилан-405» должны производиться в отдельном помещении, оборудованном эффективной приточно-вытяжной вентиляцией, обеспечивающей содержание вредных веществ, выделяющихся в воздушную среду в ходе технологического процесса, в пределах ПДК.
- При заделке стыков оконных и дверных блоков в заводских условиях работы по напылению пенополиуретановых композиций производят на отделочных конвейерах, снабженных местной вытяжной вентиляцией.
- При перерывах в работе с герметиком более, чем на 15-30 мин. сопло и вентиль необходимо очистить от остатков герметика.
- К работам по заполнению баллонов исходными компонентами и нанесению пенопо-лиуретановой композиции допускают лиц, достигших 18-летнего возраста, прошедших инструктаж по технике безопасности и ознакомленных с санитарными требованиями и с основными свойствами пенопласта, а также с мерами пожарной безопасности.
- Все работающие должны быть обеспечены хлопчатобумажной спецодеждой, защитными очками и резиновыми перчатками (тип 1 по ГОСТ 20010-74).
- При попадании пенополиуретана в глаза они должны быть немедленно промыты водой или 1-3 % раствором поваренной соли.
- Свежие пятна «Макрофлекса» легко удаляются растворителем типа ацетона, а отверждающая пена - механическим путем.
- Запрещается прием пищи и курение в производственных помещениях и на участках хранения компонентов.
- Перед курением и приемом пищи необходимо тщательно мыть руки теплой водой с мылом.
- Производственные помещения должны быть обеспечены противопожарным оборудованием и средствам пожаротушения. При горении системы выделяются токсичные вещества, поэтому при возникновении пожара пламя необходимо тушить водой, обязательно применяя при этом противогазы фильтрующие марки «БКФ» или изолирующие, т. к. при горении и разложении пенополиуретана выделяются хлор- и фосфорсодержащие соединения, окись углерода, пары изоциантов, цианистый водород и другие токсичные пары и газы.
- Электрооборудование будки герметчиков должно быть заземлено. Включать и выключать его разрешается только дежурному электрику.
Рис.1 Заделка горизонтального «открытого» стыка
- панели наружных стен;
- покрытие грунтовочным составом;
- герметизирующий и утепляющий вхладыш;
- утепляющий вкладыш.
Рис.2 Заделка вертикального «открытого» стыка
- панель внутренней стены;
- цементный раствор;
- слив из алюминия в местах пересечения вертикальных и горизонтальных стыков;
- панели наружной стены;
- утепляющий вкладыш;
- воздухозащитная лента на клее;
- водоотбойная лента;
- покрытие грунтовочным составом.

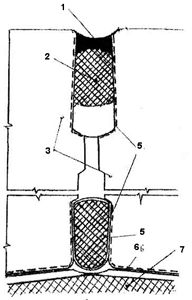

Рис.3 Заделка горизонтального закрытого стыка:
- поверхности панелей наружных стен, покрытые грунтовочным составом;
- уплотняющая прокладка «Вилатерм»;
- вулканизующийся герметик.
Рис.4 Заделка вертикального закрытого стыка:
- вулканизующийся герметик;
- «Вилатерм», установленный «насухо»;
- панели наружной стены;
- поверхности, покрытые грунтовочным составом;
- «Вилатерм», установленный на клее;
- воздухозащитная лента на клее;
- утепляющий вкладыш.

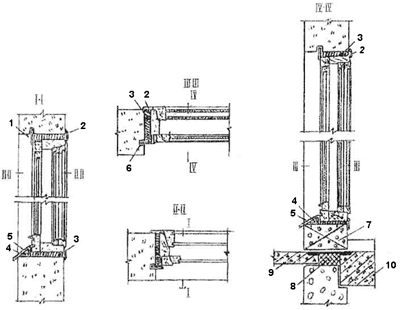

Рис.5 Пример теплоизоляции оконных и балконных блоков с использованием пеноно-лиуретановых пен
- деревянный штапик;
- наличник;
- монтажная пена;
- деревянный клин;
- фартук из кровельного железа;
- профрезерованная щель;
- ячеистобетонные блоки мелкой резки;
- утеплитель;
- балконная плита;
- плита перекрытия.
|
