Гидроизоляция швов в бетонных конструкциях
Области применения
Области применения
Принцип 1: Гидрошпонки, устанавливаемые на внешней поверхности бетона
Инфильтрация воды останавливается на внешней поверхности бетона
В случаях, когда схема армирования не позволяет установить центральную г/шпонку
Где прямое давление воды не может нарушить герметизацию (абразивный износ)
Когда необходимо защитить бетон от контакта с агрессивными средами (Т.К. сульфатная вода, соленая вода и т.д.)
При разбивке на секции гидроизоляции из мембран
Принцип 2: Устанавливаемые в тело бетона при его укладке
Вода останавливается внутри бетона
Когда внешнее расположение шпонок неприменимо по эстетическим соображениям
Когда герметизация швов другими способами невозможна по временным или техническим причинам
Когда герметики необходимо предохранять от прямого воздействия воды (н-р из-за абразивного износа)

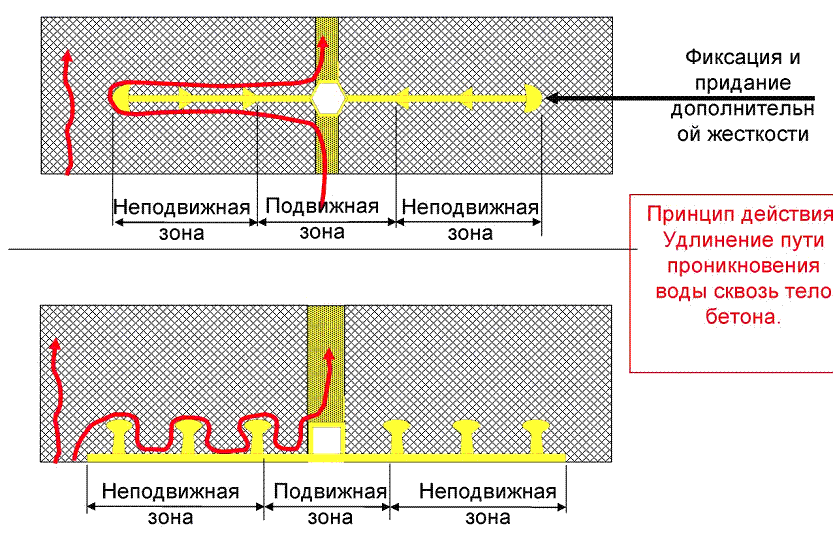

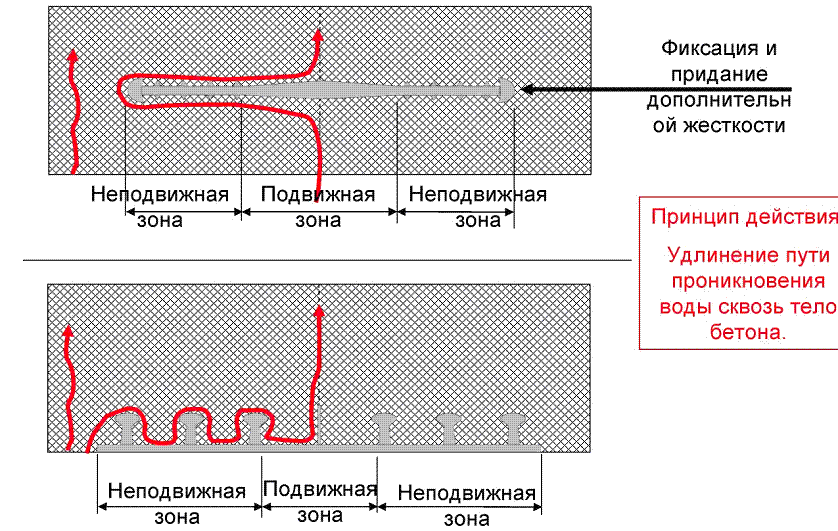

Принцип действия гидрошпонки в конструкционном шве
Принцип действия гидрошпонки в деформационном шве
Преимущества
Удлиняет путь проникновения воды
Качество изоляции не зависит от подготовки поверхности
Можно устанавливать не зависимо от погодных условий
Удобно сваривать на стройплощадке
Широкий выбор форм и размеров (reinforced types, NBR- and PO-based types)
Долговечность (используется только качественные ПВХ материалы)
Выдерживает высокое давление воды
Высокая химическая стойкость (в т.ч к сточным водам)
Стоек к воздействию битума и масел (B-тип)
Отвечают высоким эстетическим требованиям
Большой опыт применения фирмой Sika
Пластические материалы, используемые в строительстве

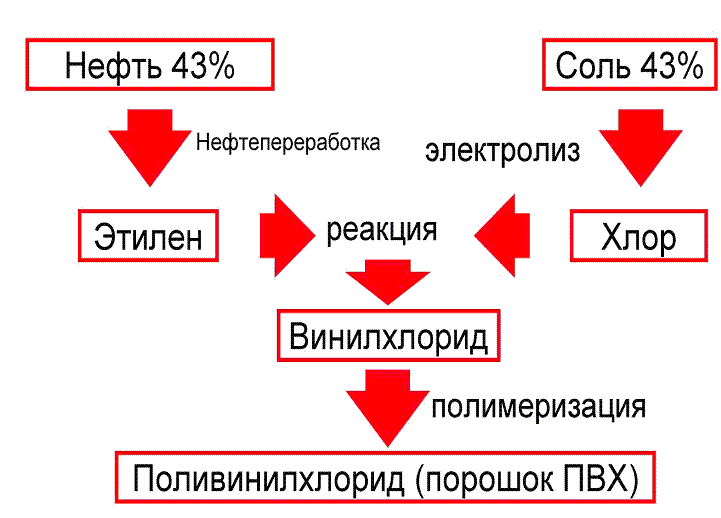

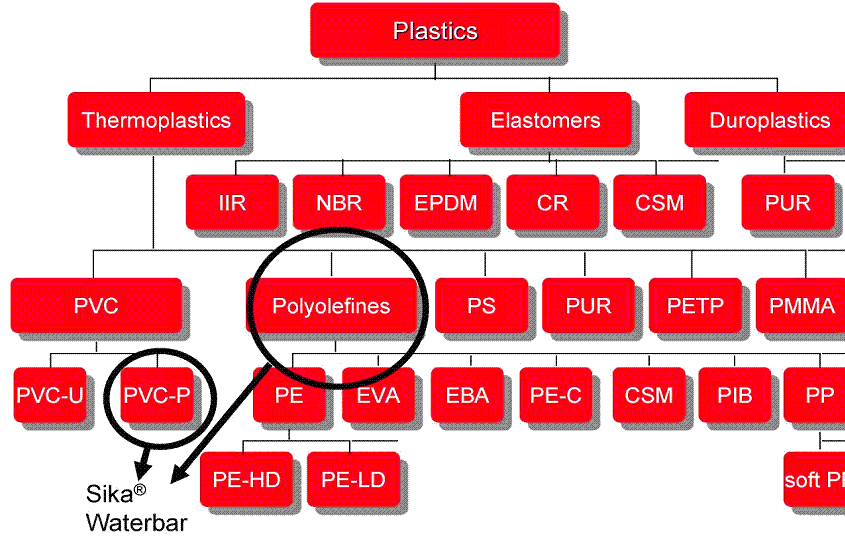

Сырье, используемой для производства ПВХ ( PVC)
Пластические материалы, используемые в строительстве

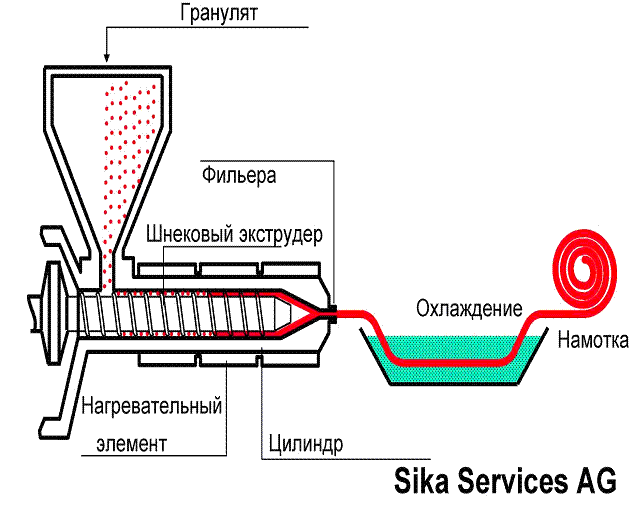

Процесс производства гидроизоляционных шпонок
Экструзия
Требования к гидрошпонкам:
Стойкость к воздействию грунтовых вод
Оптимальное сочетание относительного удлинения и прочности на разрыв
Сохранение свойств при низкой температуре
Ребристая поверхность для надежной анкеровки в теле бетона
Щелочестойкость (Бетон имеет щелочную среду)
Выдерживает высокое гидростатическое давление
Легкость и надежность монтажа и сварки
Длительный срок эксплуатации
Sika® Waterbars
Отвечают следующим стандартам:
German Standard DIN 18541 - 2 (material requirements for thermoplastic waterbars)
US Corps of Engineers CRD-C 572-74 (material requirements for PVC waterbars)
ASTM D 412 - 75 (tensile test for rubber and thermoplastic rubbers )
British Standard BS 2571 (physical properties of extruded plastics)

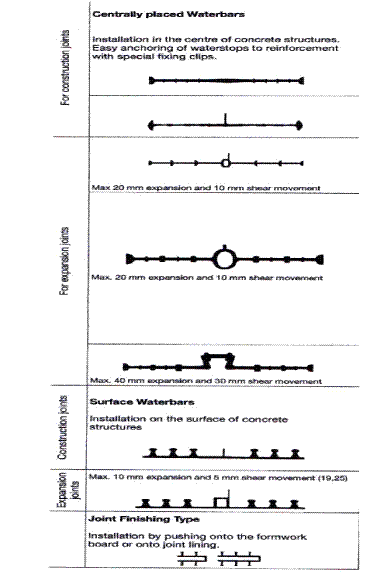

Ассортимент гидрошпонок Sika® Waterbars

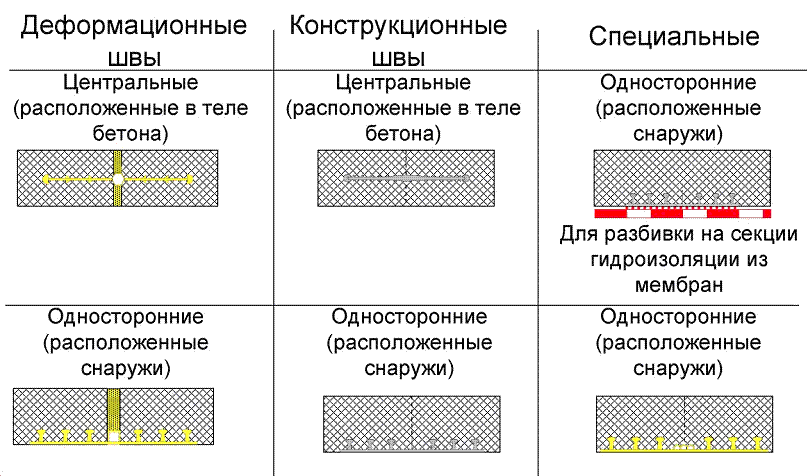

Системы (примеры) Центральные шпонки
Устанавливаются в середине тела бетона
Удобство закрепления к арматуре с помощью специальных клипсов (5 шт/п.м.)
Односторонние шпонки
Закрепляются на внутренней поверхности опалубки
Крепятся с помощью обычных гвоздей
Ассортимент Sika® Waterbars

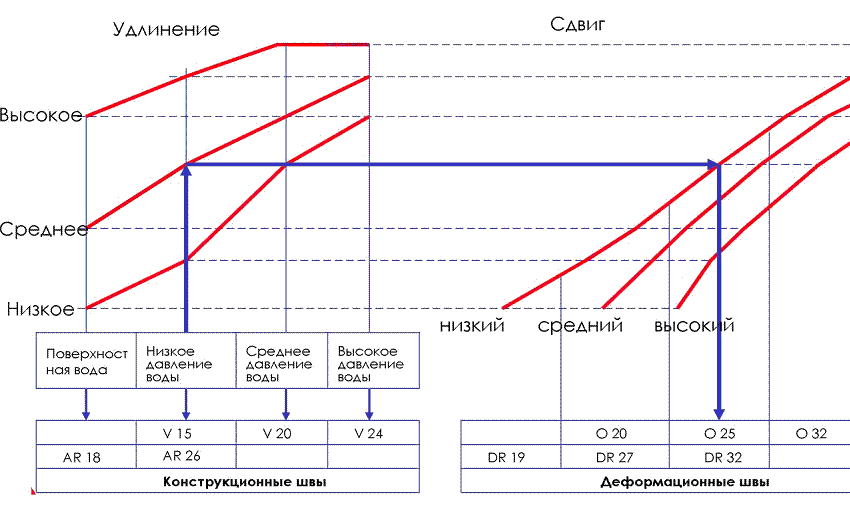

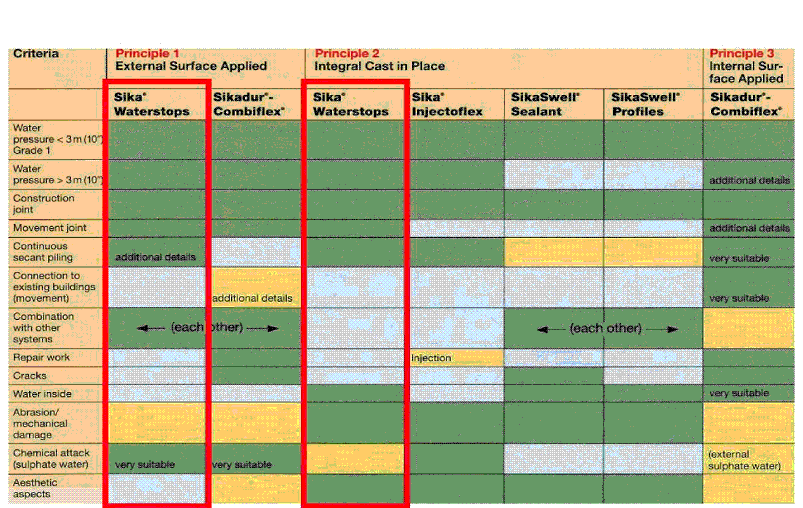

Выбор критериев для гидрошпонок Sika® Waterbars
Критерии для правильного выбора Sika® Waterbars
Ассортимент гидрошпонок Sika® Waterbars
Системы (examples) Специальные материалы
Битумо и маслостойкие типы (зеленый тип B)
Битумо и масло нестойкие NBR- Waterbars
Гидрошпонки из полиолефина
Инъектируемые гидрошпонки
Ассортимент гидрошпонок Sika® Waterbars

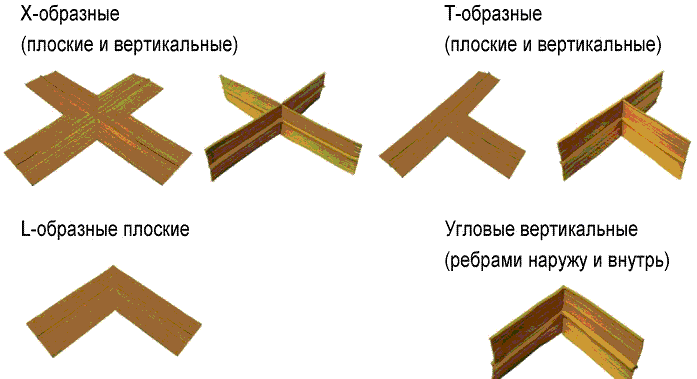

Фигурные элементы (изготавливаются по требованию)
Все элементы имеют концы длиной 30 cм для удобного сваривания на стройплощадке
Ассортимент гидрошпонок Sika® Waterbars
Что применить односторонние или центральные гидрошпонки?
Герметизация от проникновения грунтовых вод в подвалы, сквозь стену в грунте, секции и т.п.
Возможно использование обоих типов (центральные и односторонние)
Герметизация от воды. Использование в водонепроницаемых бетонных конструкциях (каналы, плавательные бассейны, водоочистные сооружения и т.п.)
Используются только центральные гидрошпонки
Использование односторонних гидрошпонок со стороны воды не рекомендуется, из-за опасности их механического повреждения (абразивный износ, задвижки и ворота в очистных сооружениях и т.п.)
Что применить односторонние или центральные гидрошпонки?
Давление воды
При одинаковой ширине центральные гидрошпонки больше удлиняют путь воды, по сравнению с односторонними
В связи с этим односторонние гидрошпонки можно применять при незначительном давлении воды
Армирование
Швы в конструкциях с густым и сложным армированием предпочтительнее выполнять односторонними гидрошпонками, так как они размещаются вне арматуры
Опалубка
Крепление односторонних шпонок к металлической опалубке затруднено
Поэтому предпочтительнее использовать центральные гидрошпонки
Ограничения
o Обязательна точная установка и надежная фиксация
o Требуется более аккуратная установка опалубки и укладка бетона
o С помощью шпонок невозможна гидроизоляция трещин
o Трудность локализации протечек
o Невозможно с помощью шпонок организовать водонепроницаемое соединение между старой и новой конструкцией
o Температура эксплуатации от -35°C до +55°C
o Химическая стойкость: длительное воздействие:
- вода, цемент, морская вода, растворы солей, сточные воды
кратковременное воздействие (ориентировочно):
- разбавленные неорганические щелочи, минеральные кислоты и масла
В каждом конкретном случае консультируйтесь в техническом отделе компании "Зика"
Сварка гидрошпонок Sika® Waterbars

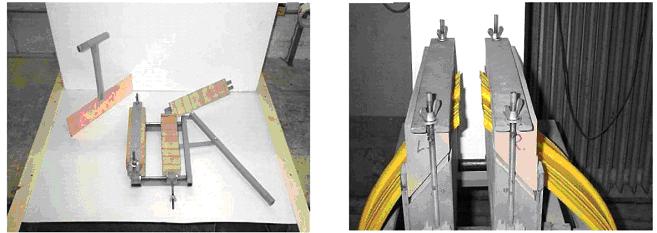

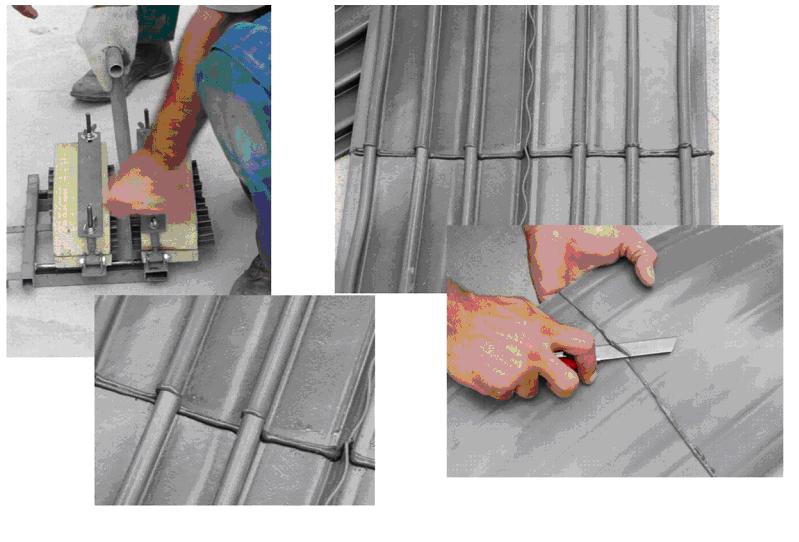

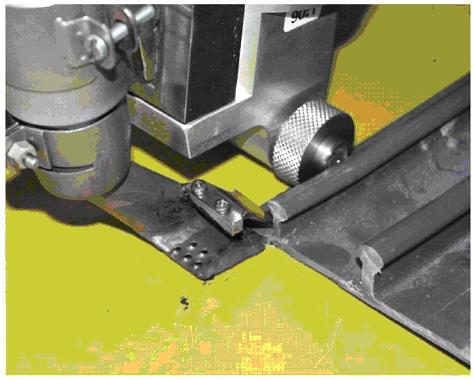

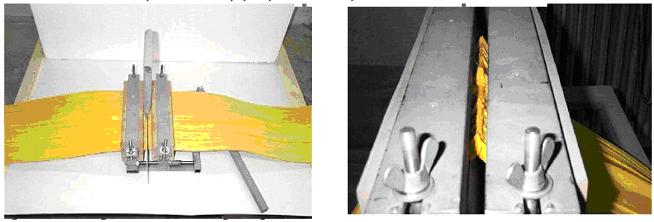

Сварочная струбцина и нагревательная пластина
В основном используется для сварки шпонок для деформационных швов и для сварки тяжелых шпонок для конструкционных швов
Сварка гидрошпонок Sika® Waterbars
Установка
приварка шпонки тип AR Waterbar к уложенной мембране для разбивки на секции (Leister Triac Drive)

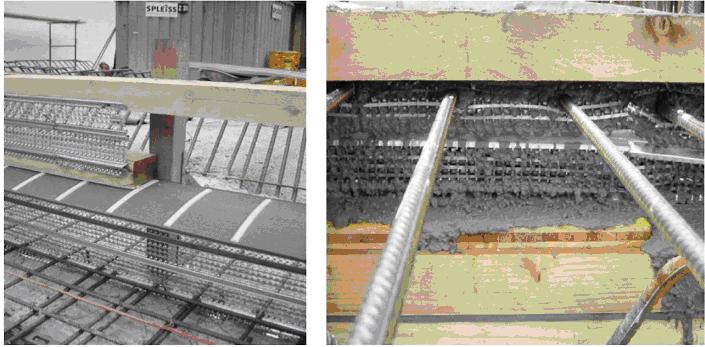

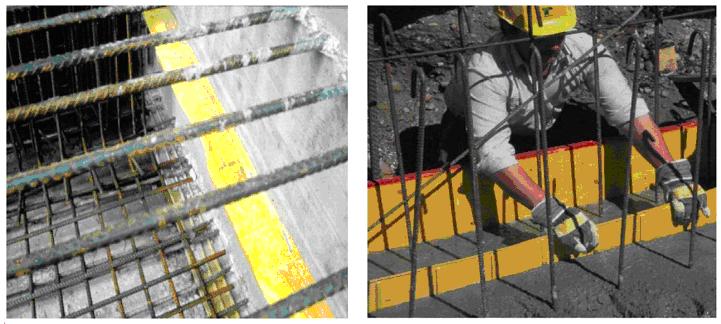

Шпонки Sika Waterbar тип Forte: Усиленная гидрошпонка центрального типа. Имеет более жесткую конструкцию и может устанавливаться в свежеуложенный бетон без дополнительного крепления к арматуре
Installations
Sika Waterbar тип Forte: Усиленная гидрошпонка центрального расположения.
Пример установки в опалубке
Применение

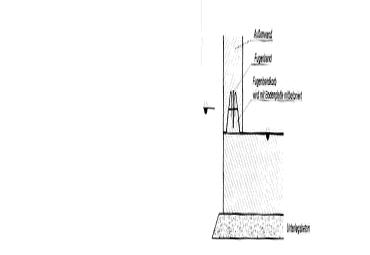

Предварительно изготовленные в заводских условиях стальные кронштейны

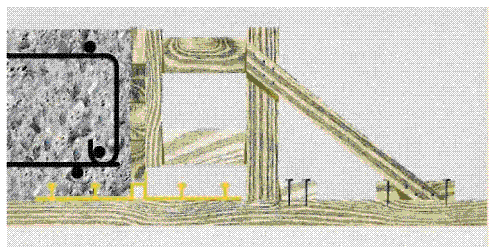

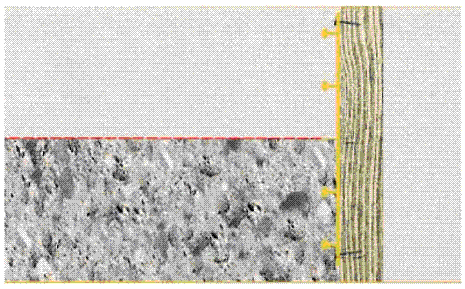

Установка гидрошпонки типа AR в месте стыка пола и стены

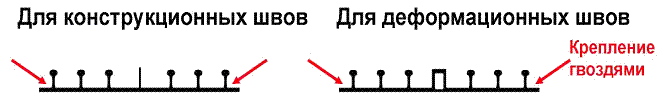

Гидрошпонка закрепляется к опалубке с помощью обычных гвоздей забитых по кромке шпонки
Гидроизоляция деформационного шва в горизонтальной плите гидрошпонкой тип DR
Гидрошпонка закрепляется к опалубке с помощью обычных гвоздей забитых по кромке шпонки
Окончательная герметизация шва (со стороны поверхности пола) выполняется соответствующим герметиком

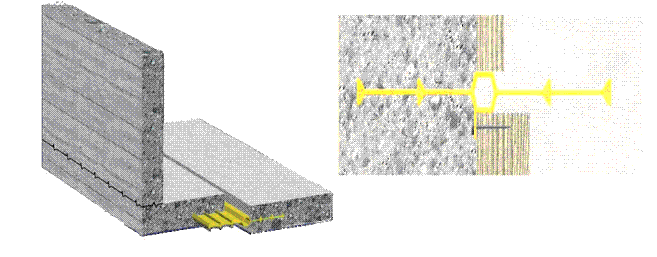

Гидроизоляция конструкционного шва гидрошпонкой тип AK в месте стыка пола и стены
Гидрошпонка устанавливается по центру тела бетона
Гидрошпонка легко крепится к арматуре с помощью специальных клипсов (5 шт / п.м.) или с помощью проволоки
Гидроизоляция деформационного шва горизонтальной плиты гидрошпонкой тип DK
Гидрошпонка устанавливается по центру тела бетона
Гидрошпонка легко крепится к арматуре с помощью специальных клипс (5 шт / п.м.) или с помощью проволоки
Окончательная герметизация шва (со стороны поверхности пола) выполняется соответствующим герметиком

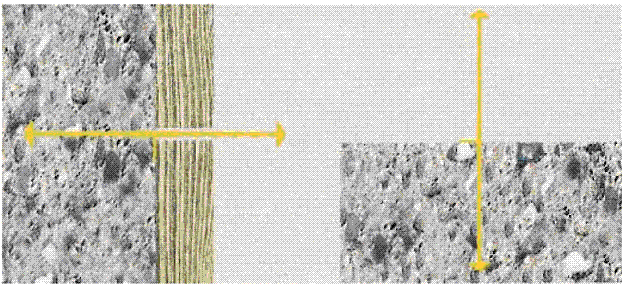

Виброуплотнение бетона
При использовании гидрошпонок необходимо применять плотный водонепроницаемый бетон
Обязательно грамотное виброуплотнение бетона

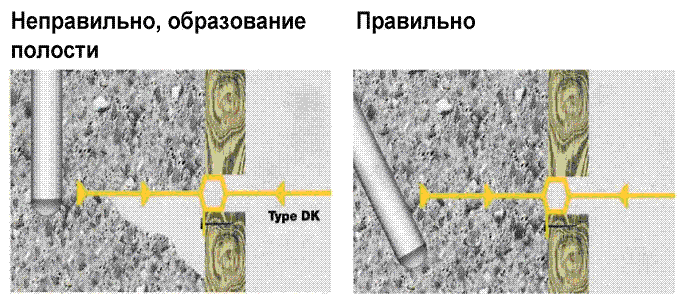

Положение вибратора при бетонировании
|
