ГОСТ 20022.6-93. Защита древесины. Способы пропитки

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

3 ВВЕДЕН ВЗАМЕН ГОСТ 20022.6-86

Настоящий стандарт распространяется на древесину и устанавливает способы пропитки изделий из древесины (далее - изделия) защитными средствами.

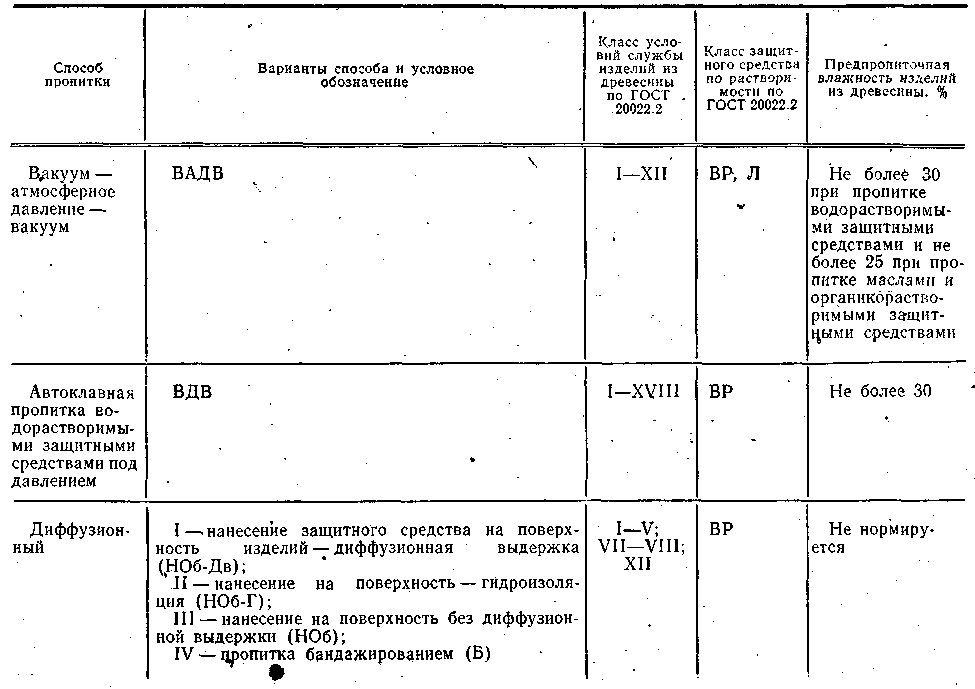

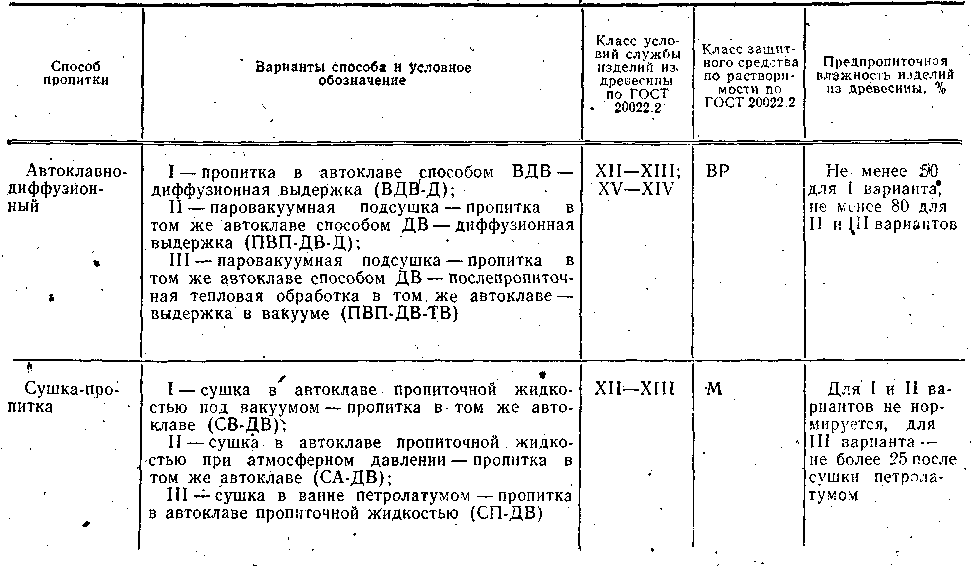

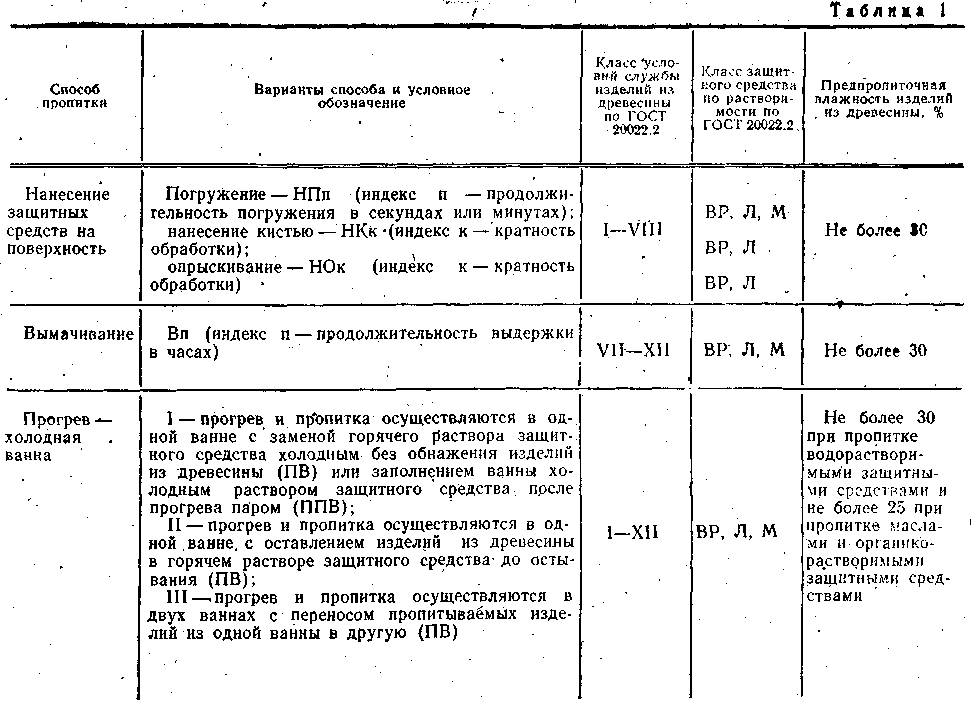

Перечень способов пропитки и класс условий службы изделий из древесины указаны в табл. 1.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Пропитка должна производиться в соответствии с требованиями настоящего стандарта по. технологическим инструкциям.

1.2., Механическая обработка изделий должна производиться до пропитки.

Допускается механическая обработка изделий после пропитки ? с последующим трехкратным нанесением кистью раствора того же защитного средства ка обнажившиеся поверхности.

Изделия из круглых лесоматериалов, поступающие в' пропитку, должны быть окорены с полным удалением луба. Допускаются отдельные участки луба размерами не более 5x15 см.

1.3. Предпрошпочная влажность изделий по каждому способу должна соответствовать данным, указанным в табл. I.

1.4. Каждую загрузку комплектуют из изделий древесины одной группы пропитываемости по ГОСТ 20022.2 с одинаковым поглощением и глубиной пропитки.

1.5. Каждый ряд пропитываемых изделий укладывают на прокладки. Допускается пропитывать изделия без прокладок при условии обеспечения качества пропитки.

1.6. Изделия из древесины второй и третьей групп-' пропитываемое™ по ГОСТ 20022.2 перед пропиткой следует накалывать, если это предусмотрено нормативно-технической документацией на конкретные виды продукции. Накалывание производят в соответствии с требованиями ГОСТ 20022.3.

1.7. Пропитка изделий должна производиться защитными средствами, разрешенными органами здравоохранения. Класс защитного средства по растворимости по ГОСТ 20022.2 для каждого способа пропитки должен соответствовать указанному в табл. 1.

1.8. Пропитка мерзлой и обледенелой древесины не допускается.

1.9. При пропитке в емкости уровень пропиточной жидкости в ней должен быть не менее чем на 100 мм выше уровня изделий в течение всего процесса пропитки.

1.10. Температура растворов защитных средств должна быть не ниже 10°С, масел - не ниже 40°С. Растворы, содержащие соединения хрома, должны иметь температуру не более 50°С.

Температура пропиточной жидкости в автоклаве при проведении сушки-пропитки должна соответствовать данным, указанным в п. 1.20.5.

1.11. Качество пропитки характеризуется общим поглощением защитного средства и глубиной пропитки.

При пропитке способом, нанесения на поверхность качество пропитки характеризуется удержанием защитного средства или расходом пропиточной жидкости.

1.12. Поглощение (удержание) защитного средства и глубина пропитки должны соответствовать требованиям ГОСТ 20022.0.1.13. Пропитка способом нанесения на поверхность

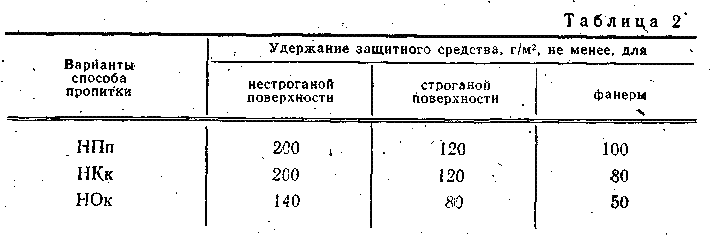

1.13 При пропитке вариантами НКк и НОк устанавливают 2 типа обработки:

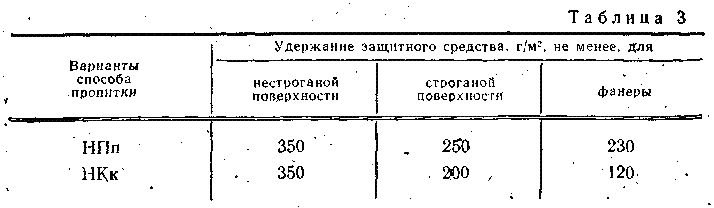

При пропитке защитными средствами типа М по ГОСТ 20022.2 вариант способа нанесения опрыскиванием НОк не применяется.

1.13.2. Удержание пропиточной жидкости (qy) при однократной обработке изделий растворами защитных средств типов ВР и Л по РОСТ 20022.2 должйо соответствовать указанному в табл, 2.

1.13.3. Удержание пропиточной жидкости (qy) при однократной обработке изделий растворами защитных средств типа М по ГОСТ 20022.2 должно соответствовать указанному в табл. 3.

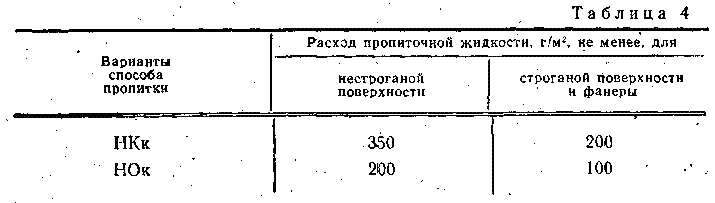

1.13.4. Расход пропиточной жидкости (qp} при однократной об работке изделий в конструкциях должен соответствовать указанному в табл. 4.

для изделий, где q - заданное удержание защитного средства, г/м2;

qу - удержание пропиточной жидкости при однократной обработке, г/м2; С- концентрация защитного средства в пропиточной жидкости, %.

для изделий в конструкциях

где qv-расход раствора защитного средства при однократной обработке, г/м2; 0,5 - коэффициент потерь защитного средства.

1.14. Пропитка способом вымачивания

1.14.1. Пропитку производят в ваннах с крышками, изготовленных из материала, стойкого к воздействию пропиточного раствора,- и снабженных противовсплывным устройством.

1.15. Пропитка способом прогрев - холодная ванна

1.15.1. Пропитку изделий водорастворимыми хромсодержащими защитными средствами производят только по варианту 1 с заполнением ванны холодным раствором защитного средства после прогрева пропитываемых изделий из древесины паром.

1.15.2. При пропитке изделий водорастворимыми защитными средствами температура раствора в .горячей ванне должна быть (90-95) °С, температура пара-(95-110)°С, температура раствора в холодной ванне - (20-40) СС. .

При пропитке изделий маслами'и защитными средствами, растворимыми в органических растворителях, температура горячей ванны должна быть (95-110)°С, холодной ванны-(40-50)°С.

1.15.3. Продолжительность прогрева древесины горячим водным раствором защитного средства - не менее 45 мин; паром, маслами или защитными средствами, растворимыми в органических растворителях - не менее 30 мин.

1.15.4. Продолжительность выдержки изделий в ванне с холодным раствором - не менее 45 мин для водорастворимых защитных средств и не ме^ее 30 мин для масел и защитных средств, растворимых в органических растворителях. '

1.15.5. Обводненность масел не должна превышать 5%. 1.16. Пропитка способом вакуум - атмосферное давление - в а к у'у-м *

1.16.1. Пропитка изделий способом вакуум - атмосферное давление- вакуум должна производиться в герметически закрывающихся емкостях с. применением вакуума и атмосферного давления.

1.16.2. Значение начального вакуума должно быть для водорастворимых защитных средств не .-менее 0,085 МПа, для защитных. средств, растворимых в органических растворителях,-:не менее 0,075 МПа.

1.16.3. Значение конечного вакуума должно быть не менее 0,085 МПа.

Пропитку водорастворимыми защитными средствами допускается производить без. конечного вакуума способом вакуум-атмосферное давление.

1.16.4. Продолжительность начального вакуума-не менее 15 мин, конечного вакуума - не более 10 мин.

1.16.5. Продолжительность выдерживания изделий -при атмосферном давлении для водорастворимых защитных средств - не менее 15 мин, для защитных средств,, растворимых в органических растворителях, не менее 5 мин.

1.17. Автоклавная пропитка водорастворимыми защитными средствами под давлением

1.17.1. ..Пропитка водорастворимыми защитными средстрами под давлением должна производиться в автоклавах под давлением выше атмосферного с применением начального и конечного вакуума.

1.17.2. Значение начального и конечного вакуума должно быть не менее 0,08 МПа.

1.17.3. Рабочее давлен-ие для изделий из древесины осины, тополя, липы должно быть не выше 1,0 МПа, для остальных пород - не выше 1,2 МПа. ~

1.18. Диффузионная пропитка.

1.18.1. Диффузионная пропитка должна производиться водорастворимыми легко диффундирующими защитными средствами или антисептическими' пастами заводского изготовления, разрешенными органами здравоохранения для этих целей.

1.18.2. В зависимости от количества защитного средства, которое требуется нанести на поверхность изделий, применяют антисептические пасты марок М-100 и М-200.

Норма расхода пасты составляет 550 г/м2 для марки М-100 и 500 г/м2 - для марки М-200.

1.18.3. Диффузионная пропитка должна осуществляться нанесением защитных средств на поверхность изделий погружением, кистью, опрыскиванием; в соответствии с требованиями п. 1.13.

1.1.8.4. Диффузионную пропитку пастами осуществляют нанесением их на поверхнрсть пропитываемых- изделий ровным слоем.

1.18.5. При диффузионной пропитке по варианту II в качестве гидроизоляции применяют нефтяные дорожные битумы по ГОСТ 22245, каменноугольный лак по ГОСТ 1709, рубероид по ГОСТ 10923, полиэтиленовую пленку по ГОСТ 10354 или другие аналогичные материалы, устойчивые а применяемому защитному средству и обеспечивающие гидроизоляцию.

1.18.6. Диффузионную пропитку бандажированием (вариант IV) осуществляют, накладывая бандаж /на поверхность наиболее уязвимой для биоразрушения зоны изделий из древесины.

1.18.7. Для пропитки бандажированием применяют готовые бандажи. Допускается изготовление бандажей на месте проведения пропитки в соответствии с нормативно-технической документацией.

Ширина бандажа должна не менее чем на 100 мм превышать длину защищаемой зоны с каждой стороны.

При недостаточной ширине бандажа допускается накладывать несколько бандажей.

1.18.8. Диффузионная выдержка должна производиться в условиях, исключающих' быстрое высыханье древесины и увлажнение ее атмосферными осадками.

1.18.9. Продолжительность ' диффузионной выдержки - не менее 60 сут при температуре не' ниже 5°С и не менее 120 сут - при более низких температурах.

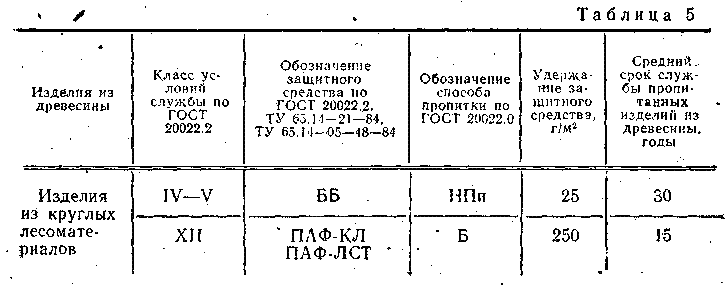

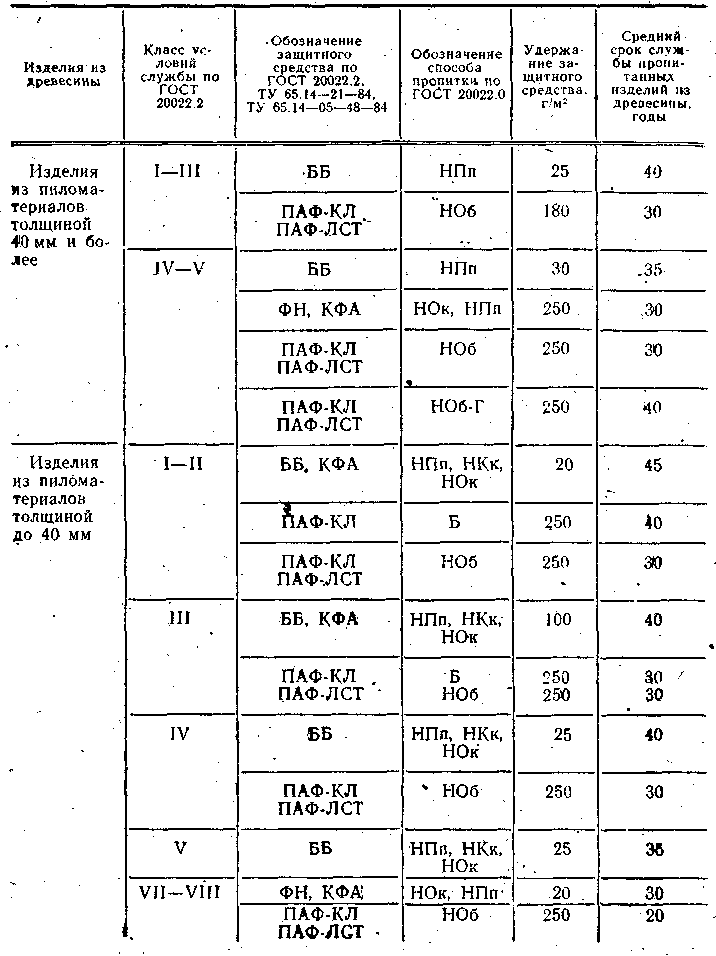

1.18.10. Удержание защитного средства в зависимости от способа диффузионной' пропитки и среднего срока' службы изделий -должно соответствовать указанному в табл. 5.

1.19. автоклавно-диффузионная пролитка

1.19.1. Автоклавно-диффузионная пропитка должна проводиться водорастворимыми легко диффундирующими фиксирующимися в древесине защитными средствами, разрешенными органами здравоохранения.

1.19.2. Значение начального вакуума при пропитке по способу I должно быть не менее 0,08 МПа. Значение конечного вакуума- не менее 0,06 МПа.

1.19.3. Продолжительность началиного вакуума при лропитке по способу I в зависимости от породы древесины, ее предпропи-точной влажности и периода года должна соответствовать указанной в табл. 6. o

1.19.4. Рабочее давление не должно превышать 1,2 МПа.

1.19.5. При. пропитке по способам II и III пропарива'ние в процессе ларовакуумной подсушки проводят паром давлением не более 0,25. МПа.

1.19.6. Продолжительность пропаривания в процессе парова-куумной подсушки должна быть от 90 до 150 мин, а последующей выдержки в вакууме - от 45 до 60 мин.

1.19.7. Тепловую обработку при пропитке по способу III проводят ниогринрм 3 при температуре 100С или другими аналогичными гидрофобными веществами, разрешенными органами здравоохранения.

1.19.8. Давление в автоклаве при тепловой обработке не должно превышать 0,4 МПа.

1.19.9. Продолжительность тепловой обработки - от 15 до 25 мин.

1.19.10. Значение вакуума после тепловой обработки не должно превышать 0,02 МПа; продолжительность его действия не более 20 мин.

1.9.11. Диффузионная выдержка должна проводиться в условиях, исключающих быстрое высыхание древесины и увлажнение ее атмосферными осадками.

1.1.9.12. Продолжительность 'диффузионной выдержки - не менее 10 сут при температуре не ниже 5°С и не менее 30 сут -при более низких температурах.

1.19.13. Глубина пропитки до дйффузиенной выдержки должна быть не менее 6 мм для. ели и 10 мм для сосны.

1.20. С по со бы сушки-пропитки

1.20.1. Пропитка должна проводиться способом давление -вакуум (ДВ) по п. 1.17.

Допускается проводить пропитку способом давление - давление- вакуум (ДДВ).

1.20.2. Обводненность поступающей IB автоклав пропиточной жидкости не должна превышать для способов I и II - 1,5%, для. oспособа III - 5%.

1.20.3. При проведении сушки-пропитки хю способу I устанавливают для изделий из круглых лесоматериалов три ступени вакуума на стадии сушки;

первая ступень - глубина вакуума от 0,02 до 0,03 МПа;

вторая от 0,06 до 0,07 МПа;

третья не менее 0,08 МПа.

Для шпал и брусьев устанавливают две ступени:

первая ступень - глубина вакуума от 0,05 до 0,07 МПа;

вторая от 0,07 до 0,075 МПа.

На второй Ступени сушки наколотых шпал по ТУ 13-06-23-1-87 периодически" в течение 15-20 мин создают избыточное давление от 0,4 до 0,6 МПа.

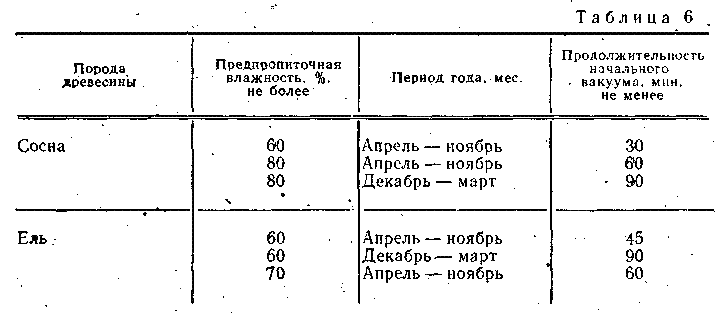

1.20.4. Продолжительность первой ступени сушки по способу I для изделий из круглых лесоматериалов должна составлять от 50 до 60 мин; для шпал и брусьев - от 120 до 180 IMHH; второй ступени сушки для изделий из круглых лесоматериалов-от 150 до 180 мин, для шпал и брусьев и третьей "ступени сушки изделий из круглых лесоматериалов должна быть указа'на в нормативно-технической документации.

1.20.5. Температура пропиточной жидкости в автоклаве при проведении сушки-пропитки по способу I в течение всего процесса должна быть от 95 до 105°С, по способу II устанавливают две последовательные ступени температуры пропиточной жидкости:

первая ступень - oт 115 до l20C;

вторая ступень - от 125 до -130С.

Продолжительность первой ступени' сушки должна составлять от 180 до 360 мин, второй - не менее 240 мин.

Для способа III устанавливают две последовательные ступени сушки в петролатуме:

первая ступень - температура петролатума от 105 до 130°С;

вторая от 130 до 135°С.

Продолжительность первой ступени сушки должна составлять не более 360 мин, вторая - не менее 300 мин.

1.20.6. Предварительное воздушное давление на стадии пропитки должно быть от 0,2 до 0,4 МПа.

1.20.7. Рабочее жидкостное давление на стадии пропитки должно быть не выше 0,7 МПа для изделий из круглых лесоматериалов и не менее 0,8 МПа для шпал и брусьев.

1.20.8. Глубина конечного вакуума должна быть не менее 0,08 МПа.

1.20.9. Глубина пропитки должна соответствовать: для изделий из круглых лесоматериалов из древесины первой группы пропитываемое™ по ГОСТ 20022.2 - не менее 85% ЛПЗ, для второй и третьей групп пропитываемости по ГОСТ 20022.2 - не менее. 5 м.м на глубину накола.

Глубина пропитки наколотых сосновых, еловых и пихтовых шпал в зоне расположения сеток наколов должна'быть не менее 60 мм, наколотых лиственичиых шпал - не менее 50 мм.

2. МЕТОДЫ КОНТРОЛЯ

2.1. Предпропиточную влажность древесины определяют по ГОСТ 20022.14

2.2. Изделия допускают в пропитку при условии, если влажность 90% отобранных штук соответствует данным табл.. 1, в остальных 10% изделий допускаются отклонения значений4 влажности не более чем на 5%.

2.3. Поглощение защитного средства определяют в- каждой. загрузке по разности объема пропиточной жидкости в мернике дои после пропитки или по расходомеру.

Общее поглощение защитного средства (q) в килограммах наг кубический метр вычисляют по формуле

где У;- объем поглощенного защитного средства, м2; Q - плотность пропиточной жидкости, кг/м3; С - концентрация защитного средства в пропиточной жидкости, %;.'o' V -o объем пропитываемых изделий, м3.

Допускается определять общее поглощение защитного средства по разности масс изделий из древесины до и после пропитки. В этом случае общее поглощение защитного средства *(q) в килограммах на кубический метр вычисляют по формуле

где m - масса изделий до пропитки, Кг;

m1 - масса изделий после пропитки, кг. ..

2.4. Удержание пропиточной жидкости определяют по разности массы пропитываемых изделий до и после пропитки; при пролитое-вариантом НПп- для каждой загрузки изделий, вариантами НКк и НОк - "а н'е менее 20 случайно отобранных изделиях за смену.

2.5. Удержание защитного средства (U): в граммах на квадратный метр для всех трех вариантов способа.пропитки нанесением на поверхность вычисляют по формуле

где Q - масса удержанной пропиточной жидкости, г;

С- концентрация защитного средства в пропиточной жидкости, %;

S- площадь пропитываемой поверхности, м2;

2.6. При шропитке "зделий способом нанесения на поверхность в конструкциях удержание защитного средства определяют, исходя из расхода пропиточной жидкости, по формуле

где m1- масса емкости с пропиточной жидкостью после пропитки, г;

m2- масса емкости с пропиточной жидкостью до пропитки,г; 0,5 - коэффициент потерь защитного средства.

2.7. Глубину пропитки определяют не позднее чем через 2 ч после пропитки изделий.

Глубину пропитки способом сушки-пропитки определяют не позднее чем .через 6 ч после выгрузки изделий из автоклава.

2.8. Глубину пропитки в каждой загрузке определяют на не менее чем десяти случайно отобранных изделиях.

2.9. Отбор проб для определения глубины, пропитки проводят пустотелым буром внутренним диаметром 5 мм.

Бур вводят в древесину изделий из круглых лесоматериалов в радиальном направлении, в изделия из брусьев и брусков - перпендикулярно пластям или боковым кромкам на глубину, превышающую заданную глубину пропитки на 5 мм.

Места взятия проб не должны иметь трещин, сучков и отверстий.

От каждого отобранного изделия отбирают пробы на расстоянии: 0,8 м от торца - для шпал, переводных и мостовых брусьев;. ОД) м от тарда - для наколотых шпал; 1,8 м от'комлевого торца - ' для свай, деталей опор линий электропередачи и столбов связи, концы которых зарывают в землю на глубину более 1 м; 1,0 м от комлевого торца-для столбов ограждения и других изделий, концы которых зарывают в.землю на глубину менее 1 м; посередине.длины изделия - для всех остальных изделий.

Отверстия после отбора проб заделывают деревянными пробками, пропитанными теми же защитными средствами.

Допускается определять глубину пропитки изделий толщиной не более 30 мм на поперечных распилах посередине длины.

2.10. Глубину пропитки защитными средствами, окрашивающими древесину, определяют по ширине окрашенной зоны.

Для определения глубины 'пропитки защитными средствами, не окрашивающими древесину, на поверхность проб или распилов наносят растворы соответствующих индикаторов и измеряют ширину окрашенной зоны.

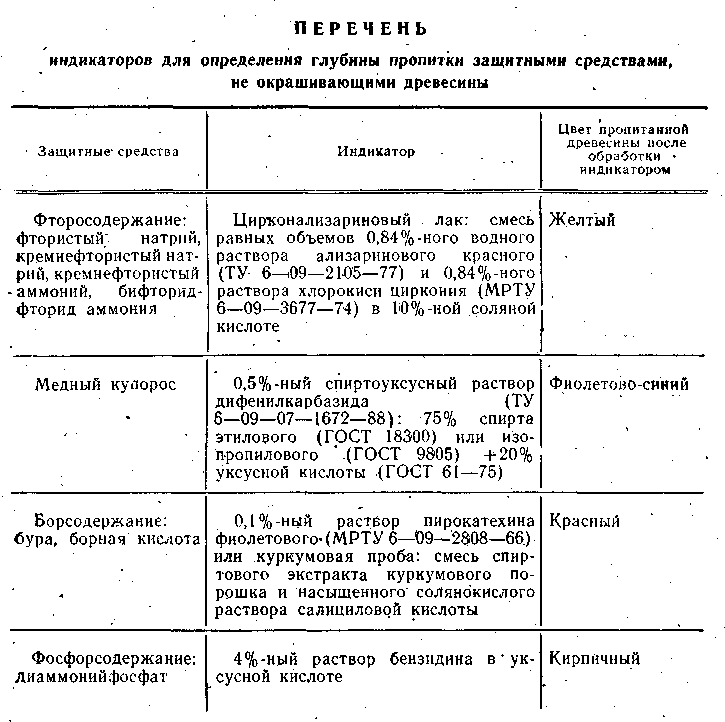

Перечень индикаторов приведен в приложении 1.

2.11. Глубину пропитки считают соответствующей требованиям настоящего стандарта, если 90% проб удовлетворяют требованиям п. 1.12.

Глубину пропитки наколотых шпал считают соответствующей требованиям настоящего стандарта, если 80% проб удовлетворяют требованиям п. 1.20.9.

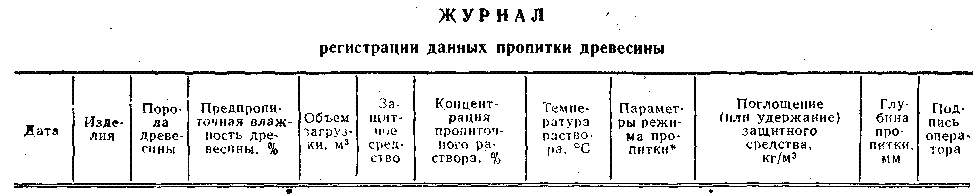

2.12. Полученные данные по поглощению или удержанию защитного средства и глубине пропитки заносят в журнал, форма которого приведена в приложении 2.

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Общие требования безопаснасти - по ГОСТ 12.3.034.

3.2. Наиболее токсичными компонентами защитных средств, применяемых при пропитке изделий, являются: бихромат натрия или.калия (класс опасности 1 по ГОСТ 12.1.005), фтористый натрий, кремнефтористый натрий, кремнефтористый аммоний, сульфат меди (класс опасности 2 по ГОСТ 12.1.005), масла.

При несоблюдении требований безопасности они оказывают неблагоприятные воздействия на организм работающих при попадании на слизистые оболочки и кожу, при вдыхании паров или пыли.

3.3. Рабочие, занятые на работах по пропитке,древесины, должны проходить предварительный медицинский осмотр при поступлении на работу и периодические медицинские осмотры в процессе работы.

3.4. Курить и принимать пищу на месте проведения работ запрещаемся. Перед едой и курением необходимо тщательно вымыть руки и лицо с мылом и прополоскать рот. По окончании работы персонал должен пройти санитарную обработку (вымыться под душем, пр.ополоскать рот, сменить одежду).

3.5. Не допускается попадание пропиточной жидкости в почву и водные объекты, а также вредных выбросов в (воздух рабочей зоны и атмосферу. Остатки Пропиточной жидкости,, а также при-шедщая в негодность специальная одежда должны быть утилизованы в местах, исключающих вымывание вредных веществ в почву и водоемы. Вредные- выбросы должны улавливаться и поступать на газоочистные сооружения.

Нормирование допустимых выбросов вредных веществ в атмосферу осуществляется в соответствии с требованиями ГОСТ 17.2.3.02.

3.6. Проверка микроклимата, наличия паров и пыли вредных веществ в производственных помещениях должна проводиться в соответствии с ГОСТ 12.1.005 и нормами, утвержденными органами здравоохранения.

3.7. Стены, полы и потолки пропиточных цехов должны быть ' удобными для влажной уборки. Полы должны иметь уклон для случайно пролитой пропиточ'ной_ жидкости и промывных вод.

3.8. Площадки для диффузионной'выдержки пропитанных изделий должны иметь бетонное покрытие.

3.9. Для снижения загрязнения территории завода защитными средствами, вытекающими из пропитанной древесины, следует удлинять период конечного вакуума при пропитке Способами ВАДВ, ВДВ, ДДВ.

3.10. Резервуары для защитных средств (пропиточные и маневровые емкости, мерники и др.) должны закрываться герметически и иметь выпуск паров защитного средства в атмосферу.

3.11. Автоклавы должны быть оборудованы блокировочными устройствами, исключающими возможность открывания крышек при наличии давления, и световым табло с сигнальной надписью; "Давление".

3.12. Сборный лоток от крышек автоклавов должен быть укрыт и оборудован грязеловушкой, а также приспособлением для систематического удаления накапливающегося в нем защитного средства.

3.13. Присоединение трубопроводов к автоклавам, пеногасите-лям, теплообменникам, мерникам и другому оборудованию должно быть герметичным.

3.14. Предавтоклавные пути на участках склада готовой продукции должны быть забетонированы и иметь стоки для сбора защитного средства. Стоки должнь1 систематически очищаться.

3.15. Разгрузка вагонеток с пропитанными изделиями должна производиться по истечении не менее 1 ч после выгрузки из автоклава при температуре наружного воздуха 0°С и ниже. и по истечении не менее 2 ч -лри температуре выше 0°С.

Отгрузка пропитанных изделий должна производиться не ранее чем через. 2 сут после их пропитки или после охлаждения в специальной камере.

3.16. Территория завода и склада пропитанных изделий должна быть ограждена. В темное время суток территория склада и места производства погрузочно-разгрузочных работ должна иметь освещенность не ниже 10 лк. Разрыв между штабелями изделий должны быть не менее 1 м, а через каждые пять штабелей - не менее 4 м..

3.17. Сушка изделий петролатумом должна производиться в ваннах, закрытых крышками и установленных в отдельных помещениях.

Допускается сушка петролатумом в открытых ваннах при обеспечении отсоса паров из ванны.

Для способов: вымачивания - продолжительность выдержки, час; прогрев - холодная ванна - температура (°С) и продолжительность (мин) прогрева древесины, температура (°С) и продолжительность (мин) пропитки в холодной ванне; вакуум - атмосферное давление - вакуум - глубина начального вакуума (МПа) и продолжительность вакуумирования (мин), продолжительность выдержки под атмосферным давлением (мин), глубина послепропиточного вакуума (МПа) и продолжительность (мин) вакуумирования; вакуум - давление- вакуум - глубина начального вакуума (МПа) и продолжительность (мин) вакуумирования, значение давления (МПа) и продолжительность выдержки (мин) под давлением, глубина послепропиточного вакуума (МПа) и его продолжительность (мин); автоклавтю-диффузион нын- глубина вакуума (МПа) и продолжительность (мин) вакуумирования, значение (МПа) и продолжительность (мин) давления, продолжительность диффузионной выдержки (сут), температура (°С), при которой происходит диффузионная выдержка. При вариантах II и III - продолжительность пропарнвания древесины (мни) и давление пара (МПа); диффузионный способ-удержание защитного средства (г/м2), продолжительность диффузионной выдержки (сут), температура (°С), при которой происходит диффузионная выдержка; способы сушки-пропитки - температура (°С) и ее продолжительность (мин) на ступенях сушки-пропитки, глубина вакуума (МПа) и его продолжительность на ступенях сушки, значение предварительного воздушного давления (МПа) и его продолжительность (мин), рабочее жидкостное давление (МПа) и его продолжительность (мин), глубина (МПа) и продолжительность (мин) конечного вакуума.
