Сруб по правилам

(Правила и ошибки сборки срубов)

Первый отопительный сезон для многих владельцев срубов становится полным неожиданностей и неприятных сюрпризов. У одних начинает крутить брёвна, и стены, выглядевшие во время отделки дома ровными, приобретают уродующие их изгибы. У других так дует из углов и из-под пола, что обеспокоенные хозяева срочно собираются вскрывать полы и дополнительно утеплять их. Тревога за свой дом заставляет третьих прибегать к помощи специалистов фирм, занимающихся строительной экспертизой. Как правило, заключение экспертов сводится к одному: причина «болезней» сруба кроется в нарушении технологии его сборки. В преддверии нового строительного сезона мы решили поговорить о правилах и ошибках возведения рубленых домов

Тема нашей статьи главным образом заинтересует две категории читателей: тех, кто только собирается возводить рубленый дом, и тех, кто его уже имеет. Ну, с первыми всё понятно: они хотят избежать при строительстве каких-либо ошибок, и потому им полезна любая информация по этой теме. А вот что может заинтересовать в данном материале вторых? И для них, скорее всего, наша беседа не будет лишней. Владельцы недавно поставленных срубов могут проверить, не были ли нарушены технологии строительства, а также провести диагностику состояния здания. Иногда вовремя проведённая профилактика помогает предотвратить серьёзные «болезни» дома.

Александр Исаковский,
инженер-эксперт ООО «ЛАБОРАТОРИЯ СТРОИТЕЛЬНОЙ ЭКСПЕРТИЗЫ»:
«Помните о том, что деревянный рубленый дом строится гораздо дольше такого же по площади кирпичного. Надо быть готовым к тому, что вселиться в него вы сможете лишь через 1,5-2 года после его установки на фундамент. А обещания некоторых строителей, что вам поставят сруб за 45 дней и вы можете сразу в нём жить, — это миф. Первые ошибки могут быть допущены уже на момент проектирования дома. Одна из наиболее часто встречающихся — несоблюдение принципа «летней» и «зимней» частей здания. Например, над крыльцом на втором этаже располагают тёплое помещение. Получается, что в этой комнате часть пола выходит на улицу. В итоге его утепление становится крайне сложной задачей. Теплоизоляция дома нарушается. Что предпринять в таком случае? Необходимо либо сделать выносным крыльцо, либо спроектировать над ним «холодные» помещения: балкон, веранду и т. д. Очень часто с целью улучшения архитектурного облика здания проектируют рубленые эркеры. Качественное исполнение таких элементов в срубе весьма проблематично. Если отказываться от них не хочется, то предпочтительнее сделать их по каркасной технологии, но желательно всё же избегать эркеров и других усложняющих архитектуру элементов. Чем проще рубленый дом, тем он теплее. Не менее сложно также качественно выполнить сопряжение и утепление кровли со стенами при устройстве рубленых фронтонов в мансардном этаже. Круглые брёвна плохо стыкуются с кровлей. Очень часто в местах примыкания стропил к стене появляются теплопотери. Лучше сделать два полноценных этажа и холодный чердак, гораздо проще утеплить плоский потолок, чем мансардную кровлю».

На этапе замысла

Специалисты заявляют в один голос: «Никогда не приступайте к возведению дома без тщательно разработанного проекта!» Даже в кризисные времена. Но проект проекту рознь. Иногда заказчику могут выдать «проект» на 4-5 листах. В лучшем случае в нем описывается лишь повен-цовая разбревновка дома, но не указаны величина межвенцовых зазоров и зазоров в чашках, материал, на который собирается сруб, и т. п. Практически это небольшой эскиз с размерами будущей постройки. Проект должен содержать не менее 30-35 листов. Помните, что архитектор, у которого вы будете заказывать проект, должен специализироваться именно на проектировании рубленых домов. Зная требования СНиПов, регулирующие строительство срубов, он тщательно рассчитает конструкцию здания с учётом распределения нагрузок на несущие элементы, учтёт усадку брёвен и т. д. Перед заказом проекта вам необходимо выбрать материал для дома (см. «Комментарий специалиста», с. 110).

Наш читатель, возможно, спросит: а не лучше ли купить готовый сруб? Не лучше. Во-первых, он может быть изготовлен без всякого проекта. Во-вторых, вы всё-таки стремитесь создать жильё под себя. Нередки случаи, когда люди «удачно» покупают готовый сруб, а потом начинают его дополнять балконами, верандами, пристройками. Иногда эти новые элементы ослабляют несущие конструкции здания, из-за неправильно выполненных соединений появляются «мостики холода» и т. п.

Особенно опасно покупать «отстоявшийся» дом. Конечно,соблазнительно приобрести простоявший год сруб, произвести его отделку и сразу переехать в него жить. Но что стоит за словом «отстоявшийся»? Происходит это так. Рабочие собирают первые пять венцов сруба и ставят их на какие-либо подпорки (эти пять венцов называют стопой). Затем снимают верхний венец и, используя его как шаблон, рубят следующие пять венцов. Всего на дом идёт три-четыре стопы. Проходит время, сруб никто не покупает, и брёвна продолжают находиться в стопах. Влага, проникая в них снизу и сверху, оказывает негативное воздействие на древесину, и через год половина сруба близка к гниению. Руководители фирм, заботящиеся о своей репутации, в этом случае пускают такой сруб на изготовление досок. Другие же пытаются всучить неразборчивому клиенту некондицию. Сруб после сборки должен сохнуть у вас на участке (а не где-либо ещё), стоя на фундаменте и под временной кровлей.

Брёвна бывают разными

«Отец, слышишь, рубит..»

Второй вариант заключается в следующем. В договоре со строительной фирмой обязательно запишите требование показать сруб во время его изготовления. Как только срубят первую стопу, вам должны сообщить об этом, чтобы вы смогли приехать и всё внимательно осмотреть. В таком случае не придётся покупать кота в мешке.

Сергей Зеленский,
директор ООО «НЕЗАВИСИМАЯ ЭКСПЕРТИЗА КАЧЕСТВА СТРОИТЕЛЬСТВА» (ООО «СТРОЙЭКСПЕРТИЗА»):
«Одна из наиболее распространённых ошибок в рубленых домах — неправильно выполненное утепление пола. Для Москвы и Московской области толщина утеплителя в этой части дома должна быть не менее 150 мм, иначе тепло будет уходить в подполье. На практике же кладут не более 100 мм, в итоге пол становится холодным. Грамотная конструкция пола подразумевает хорошую пароизоляцию. Полотнища пароизоляции степлером пристреливают к балкам снизу (со стороны подпола), укладывая их поперёк балок. Перехлёст полотнищ должен составлять не менее 10 см. Затем к балкам (опять же снизу) прибивают доски (их можно располагать вразбежку), которые служат опорой для теплоизоляции. Со стороны помещения на пароизоляцию кладут утеплитель. Между утеплителем и находящимся поверх него черновым полом следует оставить воздушный зазор — 5 см. Не забудьте над этим зазором устроить гидроизоляцию для защиты от возможной случайной заливки и последующего намокания утеплителя.

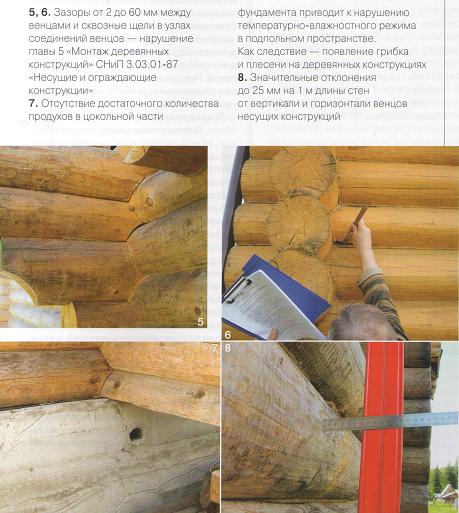

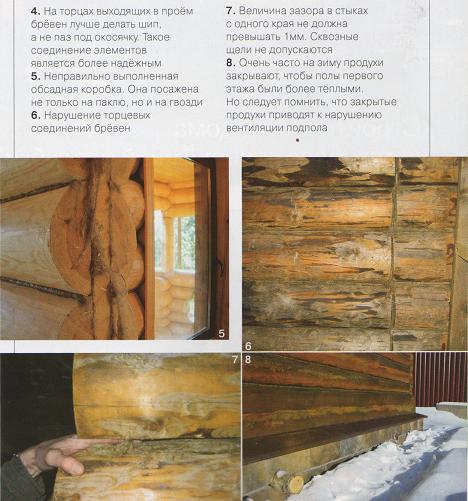

Для организации проветривания подпола в цокольной части делают продухи, площадь которых должна составлять 1 /500 от площади подпола. Систему продухов надо предусмотреть так, чтобы подпольные помещения проветривались со всех четырёх сторон. Частая ошибка — отсутствие продухов в ленте цоколя, проходящей под перегородками. Снаружи строители делают вентиляционные отверстия, а изнутри забывают. В итоге образуются «мёртвые зоны», которые не проветриваются. Бытует мнение, что на зиму продухи надо закрывать. Это серьёзная ошибка. Необходимо создать вихревые потоки в подполье. При закрытых продухах и недостаточной теплоизоляции балки пола могут начать гнить. Чем больше продухов, тем лучше. Естественно, при хорошей теплоизоляции пола».

Зри в... угол

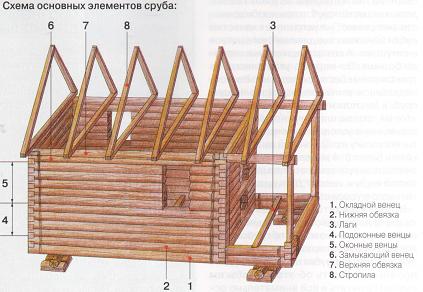

Как же осуществляется изготовление сруба? Начинается оно с обвязки — выставления и протёсывания первого венца, для которого берут самые толстые брёвна (на них, во-первых, приходится наибольшая нагрузка, а во-вторых, они ближе других находятся к поверхности фундамента и, следовательно, более подвержены воздействию атмосферной влаги). Для сопряжения параллельных брёвен в верхнем из них вырубают паз, повторяющий форму верхней части нижнего бревна. Пилой делают два продольных пропила и несколько поперечных, после чего паз аккуратно выбирают топором. Соединяют брёвна на углах здания. Правильное выполнение угловых замковых соединений является главной задачей при возведении сруба. Это важно как с точки зрения теплоизоляции постройки (рубленый дом промерзает по углам, а не по стенам), так и с точки зрения прочности конструкции.

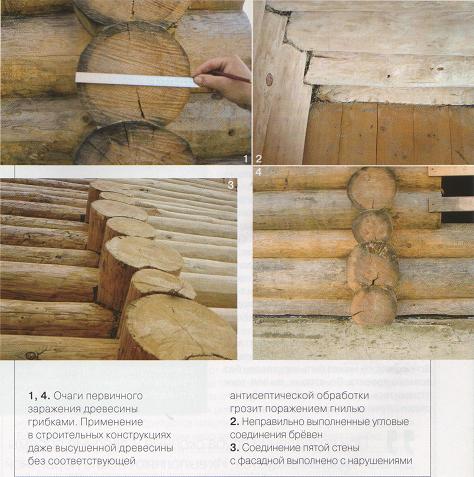

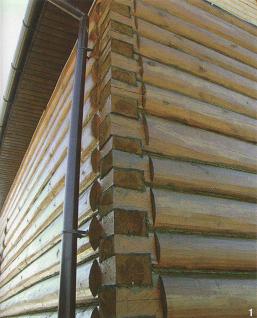

Существует два основных способа рубки угла: «в лапу» (без остатка, когда торцы брёвен не выходят за наружную плоскость стены) и «в угол» (с остатком). В чём их преимущества и недостатки? Рубка «в угол» делает соединения более надёжными, чем рубка «в лапу», и углы здания защищены от дождя и ветра выступающими частями брёвен. Считается, что сруб, изготовленный «в угол», устойчивее и теплее. Но при одинаковой площади существенно дешевле обходится дом, у которого соединения выполнены «в лапу» (на выпуски при рубке с остатком уходит 0,6 м бревна). Кроме того, при рубке «в лапу» дом при желании или необходимости можно обшить снаружи, а вот рубленый «в угол» — нет.

У каждого из угловых соединений имеются свои модификации. Так, рубка «в угол» подразделяется на рубку «в чашку», «в обло», «в крюк». При первом способе чашку (полукруглую выемку) делают в верхней части бревна. Разметку чашек осуществляют в два этапа — начерно и начисто. Специальным инструмеытом в нижнем бревне прочерчивают линию, повторяющую профиль верхнего поперечного бревна. По этой линии выпиливают черновую чашку. После примерки и чистовой разметки выполняют точную подгонку выемки топором. Это самый простой, но не самый эффективный с точки зрения теплозащиты способ угловых соединений. В данном случае тепло будет держаться лишь за счёт пакли, проложенной между брёвнами. Потому и называют такой вид чашки «хозяйственной», подходящей лишь для хозпостроек, но не для жилого дома, для которого лучше делать чашку с пресекой. Пресека создаёт надёжное замковое соединение, и тепло из помещения не выходит наружу.

Более сложным является соединение «в обло». В этом случае чашку «опрокидывают», то есть делают выемку снизу бревна, что исключает удержание влаги в сопряжении. Как и в предыдущем способе, соединение «в обло» должно быть с пресекой.

Иван Алексеев,
генеральный директор ООО «РУСДОМ»:
«Когда возводят деревянный дом, главный упор делается на то, что он деревянный. Просто деревянный, и всё. Но для строительства применяют различные породы дерева. Какой же материал лучше всего использовать в качестве стенового? О сосне народ говорил: «Изба соснова — сердце здорово». Её древесина мягкая, легка в обработке. Сосна бывает строевой (рудовой) и нестроевой (мендовой). Рудовая сосна — наиболее предпочтительный материал для сруба. Она растёт на песчаной почве, как правило, на бугорке и (в идеальном случае) в окружении ёлочек, посаженных позже. Они заглушают нижние сучки сосны и заставляют её тянуться вверх. У такого дерева сбег ствола не превышает 0,8 см на 1 м. Возраст сосны для строительства сруба должен быть не старше 150 лет (иначе это будут перезревшие деревья, сердцевина которых начинает разрушаться), но и не моложе 80 лет (до этого времени ещё не полностью сформировалось ядро). Мендовая сосна (пиловочник) растёт на более влажной почве, имеет менее смолистую древесину, сбег ствола у неё превышает 0,8 см на 1 м, но её тоже можно применять для возведения стен дома.

Что касается ели, она более сучковатая, чем мендовая сосна. Плотность ели меньше плотности сосны примерно на 10-12%. Её древесина больше подвержена растрескиванию при высыхании, и трещины, как правило (в связи с тем, что ель растёт с «подкруткой»), образуются опоясывающие.

Лиственница на 30% плотнее и прочнее сосны, более стойка к сырости и поражению гнилостными грибками. Она занимает около 40% всех российских лесов, но мы не найдём жилых домов из неё, построенных до начала 90-х гг. прошлого столетия. Почему? Один из самых распространённых ответов на мой вопрос звучал так: «Целиком дома из лиственницы рубили довольно редко из-за твёрдости древесины — лишь несколько нижних венцов укладывали из лиственничных брёвен». Но тут же хочется спросить: «А как же стены деревянных крепостей? Разве там лиственница была мягче?» Ответ на вопрос нужно искать в другой области. Энергетика лиственницы сродни энергетике осины, поэтому шаманы Сибири и Дальнего Востока запрещают строить дома из этого материала, называя лиственницу «чёрным деревом» Древесина кедра обладает уникальными свойствами. Именно поэтому население Урала и Сибири во все времена предпочитало сибирский кедр для отделки жилищ, а вот пускать его на стены не решались. Уже в старину люди понимали, что кедровые леса — это лёгкие всей планеты, и делать из такого материала стены — великий грех! Запретить валку кедровника необходимо на самом высоком уровне, а нам, строителям, не следует ни в коем случае браться за строительство домов из дерева жизни».

Довольно редко выполняют соединение «в крюк» (усложнённый вариант рубки «в обло» с внутренним шипом), поскольку качественно его может сделать только очень опытный плотник. Специалисты предупреждают, что при рубке «в чашку» или «в обло» не стоит делать стены дома внутри тёсаными (ровными), а вот рубка «в крюк» обязательно требует тёсаных стен. После краткого знакомства со способами рубки «в угол» рассмотрим основные виды соединений «в лапу». Их два: «в косую лапу» («ласточкин хвост») и «в прямую лапу с зубом». Лапой называется конец бревна, обработанный на пять граней. Все отклонения в разметке лап могут привести к нарушению геометрии углов сруба и потере ими герметичности. В соединении «ласточкин хвост» лапа имеет форму трапеции, постепенно сужающейся к основанию бревна. Рубка угла данным способом не обеспечивает должной теплозащиты здания, и потому издавна применялась для хозпостроек. Но сегодня, к сожалению, очень часто можно встретить дома, углы которых выполнены именно таким образом. Если вы решили, что ваш сруб всё же будет изготовлен «в лапу», лучше использовать соединение «в прямую лапу с зубом». Лапа имеет в нём форму параллелепипеда, а зуб играет такую же роль, как и пресека при рубке угла «в чашку». Более подробную информацию по этой теме содержит ГОСТ 300974-2002 «Соединения угловые деревянных брусчатых и бревенчатых малоэтажных зданий».

Типовые ошибки

А теперь перейдём ко второй группе ошибок. Их существенно больше. Начинается этот перечень с неправильно выполненного фундамента. Под деревянный дом (относительно лёгкий) не нужно делать монолитный ленточный фундамент на глубину промерзания, а между тем это наиболее часто практикуемое решение для срубов. Почему так происходит, мы уже писали в предыдущих выпусках, в том числе и знакомили читателей с экономичностью и надёжностью малозаглублённых фундаментов («Новый дом», 08/2008 г.), оптимальных для построек из дерева. Самая распространённая ошибка заключается в том, что фундамент для домов с эксплуатируемым подпольем не рассчитывают с учётом теплотехнических характеристик. В зимнее время находящиеся в нём трубы коммуникаций могут замёрзнуть и лопнуть. Кроме того, там складывается неблагоприятный температурно-влажностный режим (при промерзании в подполье повышается влажность), из-за которого нижние венцы сруба, балки и черновые полы гниют. Не случайно плотники говорят: правильно выполненный подпол дома — основа его долголетия. Чтобы фундамент не промерзал, специалисты рекомендуют обязательно утеплить его снаружи плитами экструдированного пенополистирола. В полу должен быть прорезан люк для ревизии проходящих внизу инженерных коммуникаций и проверки состояния нижних венцов сруба.

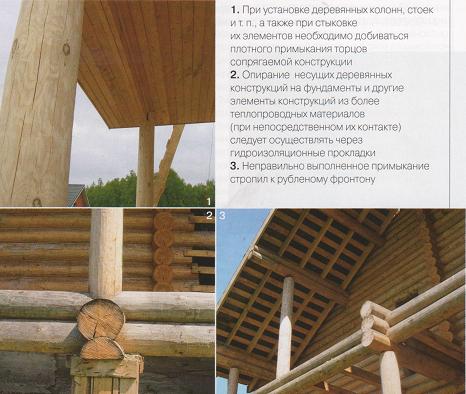

Следующий важный момент — укладка нижнего венца на фундамент. Чтобы влага не просачивалась к брёвнам через фундамент, необходимо качественно выполнить его гидроизоляцию. Строители же вместо двух-трёх слоев рубероида нередко используют один. Или обходятся без выравнивания поверхности ленты фундамента с помощью мастики. В этом случае нижнее бревно никогда плотно не ляжет на основание, неизбежно образуются зазоры (следовательно, снизится теплоизоляция здания).

Один из спорных вопросов: нужно ли укладывать первый венец непосредственно на фундамент или на подкладную доску, чтобы защитить брёвна от гниения? Некоторые специалисты убеждены, что это необходимо, другие считают данный приём устаревшим. Как бы там ни было, но использование подкладной доски уменьшает риск загнивания нижнего венца, и заменить её новой доской гораздо проще, чем заменить сам венец. Заказывая сруб, следует обязательно уточнить этот момент, а также то, из чего будет изготовлен первый венец. Лучший материал для него — дуб или лиственница.

Если два бревна первого венца лежат на фундаменте, то два следующих (они называются перекрывные) «висят» на них, поэтому между перекрывными брёвнами и лентой фундамента остаётся значительный зазор. Как от него избавиться? Поступают по-разному. Некоторые строители считают, что заделывать эти щели нужно лишь через год, поскольку они способствуют лучшей вентиляции сруба, а следовательно, его сушке. Другие закрывают их сразу. У каждого мнения есть свои плюсы и минусы. Многое зависит от того, чем именно заделывают зазор. Если для этого используют полубрёвна (так называемые Замятины), то желательно уложить их одновременно со сборкой стен, в противном случае через год брёвна сруба дадут усадку, а «Замятина» будет из свежесрубленного дерева, и, когда она высохнет, неизбежно образуются щели. Полубревно следует класть на просмолённую или промасленную паклю.

Противники данного способа считают, что в «Замятину» всё равно будет попадать влага, поскольку дерево распилено пополам. Заболонная часть открыта полностью, и поэтому такой подкладной элемент быстро сгниёт. Лучше всего закладывать щель печным кирпичом М-150 или М-120.

Сруб можно собирать на мох, паклю, джутовое и льноволокно и т. д. Что предпочесть? Встречаются различные мнения. Одни полагают, что для первичной конопатки больше всего подходит мох. Когда на него попадает влага, он не только не гниёт, но и выделяет дубильные вещества, защищающие древесину. Другие приводят примеры, когда мох вспыхивал при высоких температурах, и люди едва успевали выскочить из горящей бани. Эти специалисты говорят о том, что паклю или льноволокно в отличие от мха можно пропитать огнезащитными составами. Третьи считают, что лучше джута ничего в природе нет. А вот финны применяют особую паклю, сделанную наподобие двустороннего скотча и имеющую возможность сжиматься от 15 до 5 мм. Использование этого материала избавляет от необходимости повторной конопатки. Чтобы не чувствовать себя буридановым ослом, выбирайте любой из межвенцовыхутеплителей. Главное, чтобы он выполнял свою основную функцию — обеспечивал теплоизоляцию.

Одним из наиболее спорных является вопрос использования при сборке срубов нагелей (шкантов) — деревянных стержней, устанавливаемых вертикально в соседние по высоте брёвна для их крепления. Одни специалисты считают, что дом должен быть срублен так, чтобы стены крепко держались в углах и пазу. И не надо из бревна делать дуршлаг, лишние дырки ему ни к чему. Другие уверены — нагели необходимы, чтобы стены не отклонялись по вертикали от нагрузок и собственного веса. Как бы то ни было, но стены длиной более 3 м, а также те, в которых вырезаются проёмы под окна и двери, лучше возводить с применением нагелей.

При строительстве срубов есть вещи, которые делать категорически запрещается. Например, забивать в соединения брёвен гвозди. Эта ошибка ведёт к фатальным последствиям. Любой гвоздь в углу или стене ржавеет, и древесине угрожает гниение. На шляпку гвоздя бревно ложится неровно, и появляется межвен-цовая щель. Поскольку она неравномерная, дерево тут же начинает «крутиться». Это исправить уже невозможно. «Диагноз» — полная разборка сруба.

Очень много ошибок связано с расчётом несущих конструкций. Например, заказчику хочется иметь стены длиной 10-12 м. Брёвна для них найти можно, но если не сделать перерубы (перевязки внешней стены с внутренней), то стены довольно быстро станут бочкообразными. Перерубы служат рёбрами жёсткости и устанавливаются на стенах, длина которых превышает 7,5 м.

Допускают нарушения и при укладке перекрытий. Например, балки пола и перекрытий строители располагают параллельно длинной стене. Если перекрыть семиметровый сруб семиметровым бревном, оно согнётся даже под собственным весом, не говоря уже о других нагрузках. Часто неправильно врезают балки в венцы дома, делают так называемые подрубы, в результате чего балка не полностью опирается на бревно и в любой момент может подломиться.

Безусловно, в одной статье нельзя рассказать обо всех ошибках, встречающихся при строительстве сруба, но типовые мы назвали. И у тех, кто только приступает к возведению рубленого дома, есть все возможности, чтобы их избежать.

Редакция благодарит компании «РУСДОМ»,
ООО «НЕЗАВИСИМАЯ ЭКСПЕРТИЗА КАЧЕСТВА СТРОИТЕЛЬСТВА»(ООО «СТРОЙЭКСПЕРТИЗА»)
и ООО «ЛАБОРАТОРИЯ СТРОИТЕЛЬНОЙ ЭКСПЕРТИЗЫ» за помощь в подготовке материала.
Журнал "НОВЫЙ ДОМ" № 3-4 (2009)
