|
MASTERSEAL® 190
Эпоксидно-полиаминовое покрытие белого цвета, предназначенное для защиты и гидроизоляции железобетонных конструкций, в том числе контактирующих с питьевой водой и пищевыми продуктами.
ОПИСАНИЕ
Masterseal® 190 – двухкомпонентное эпоксидно-полиаминовое покрытие без растворителей, разработанное для постоянного контакта с пищевыми продуктами.
ОБЛАСТЬ ПРИМЕНЕНИЯ

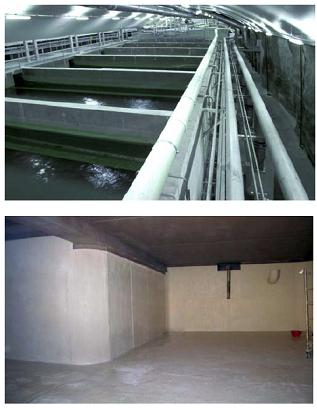

Masterseal® 190 рекомендуется для защиты и гидроизоляции цистерн/резервуаров-хранилищ питьевой воды или пищевых продуктов. Данный состав рекомендуется наносить поверх адгезионного праймера Masterseal® 185, придающего системе исключительную стойкость к негативному давлению воды.
СВОЙСТВА И ПРЕИМУЩЕСТВА
Особенными свойствами Masterseal® 190 являются:
-
|
отсутствие в составе растворителей и использование нетоксичных смол, предназначенных для контакта с пищевыми продуктами и питьевой водой.
|
-
|
соответствие принципам, определенным в UNI EN 1504/9 (“Продукты и системы для защиты и ремонта железобетонных конструкций: определение, требования, контроль качества и оценка соответствия. Общие принципы применения продуктов и систем”), таким как:
|
•
|
защита от коррозии:
|
•
|
предотвращает проникновение воды.
|
-
|
Предохраняет арматурную сталь от коррозионных повреждений, (вызванных, например, действием ионов хлоридов).
|
-
|
Предохраняет бетон от повреждений, связанных с периодическими циклами замораживания и оттаивания;
|
-
|
Увеличивает стойкость бетона к карбонизации. Стальная арматура остается пассивированной бетоном. Риски появления коррозии снижаются.
|
-
|
защитное покрытие имеет высокую адгезию к бетону;
|
-
|
контроль влажности:покрытие является паропроницаемым. Данное условие необходимо для снижения давления пара, возникающего при изменении температуры на границе раздела защитное покрытие – бетон, которое может привести к отслоению покрытия.
|
-
|
увеличение удельного электрического сопротивления: ограничивает содержание влаги в конструкции, повышая тем самым коррозионную стойкость стальной арматуры.
|
-
|
стойкость к абразивному износу.абразивная стойкость важна в тех случаях, когда абразивный износ является внешним повреждающим фактором.
|
-
|
соответствие допускам, указанным в стандарте UNI EN 1504/2 (“Системы защиты поверхности для бетона”).
|
РАСХОД И УПАКОВКА
Masterseal® 185 (грунтовка)
|
-
|
Расход: 2 кг/м2 (толщина слоя 1 мм)
|
-
|
Комплект по 23,5 кг (A - банка 4,25 кг, B - банка 4,25 кг, C - мешок 15 кг)
|
-
|
Цвет: белый
|
Masterseal® 190
|
-
|
Расход: 0,3 л/ м2 (толщина слоя 300 мкм)
|
-
|
Упаковка: по 10 л (6,4 литра “A”; 3,6 литра “B”)
|
-
|
Цвет: белый
|
УСЛОВИЯ ХРАНЕНИЯ
Masterseal® 190 следует хранить в сухом затененном месте при температуре от +50С до +350С включительно.
Технические характеристики (Таблица1)
Технические характеристики относятся к сухой пленке толщиной 300 мкм (микрон)
Характеристика |
Значение |
Адгезия к бетону, UNI EN 1542 на образце-эталоне, имеющим водоцементное отношение В/Ц = 0,40 |
> 3 МПа |
Проницаемость водяных паров, UNI EN ISO 7783/1:
- коэффициент диффузионного сопротивления для водяного пара;
- эквивалентная диффузионная толщина воздуха |
μ > 40 000
Sd > 12 м |
Проницаемость воды:
- глубина проникновения воды под давлением 5 атм, UNI EN 12390/8
- стойкость к проникновению воды при негативном давлении, UNI 8298/8
- скорость переноса жидкости (воды), UNI EN 1062/3 (допуск в соответствии с UNI EN 1504/2 < 0,1 кг•м-2•час-0.5) |
0 мм 2,5 атм <0,10кг•м-2•час-0,5
|
Проницаемость CO2, UNI EN 1062/6:
- коэффициент диффузионного сопротивления для CO2;
- эквивалентная толщина воздуха (допуск в соответствии с UNI EN 1504/2 Sd > 50 m) |
μ > 2 000 000
Sd > 600 м |
Совместимость тепловых свойств (циклическое повторение замораживания -оттаивания с солью-антиобледенителем), измеренная как адгезия по UNI EN 1542 после 50 циклов |
> 3 MPa |
Стойкость к воздействию искусственных атмосферных условий (Ультрафиолетовое облучение и искусственная влажность), UNI EN 1062/11 после 2000 часов воздействия искусственных атмосферных условий |
Нет ухудшения, пожелтения |
Абразивная стойкость, UNI EN ISO 5470/1 (абразивный круг H22/1000 циклов с нагрузкой 1000 г), измеренная как потеря веса (разрешенный допуск согласно UNI EN 1504/2 для жестких систем < 3000 мг) |
< 200 мг |
Данные по применению Masterseal® 190 (Таблица 2)
Наименование |
Значение |
Плотность, ASTM D1505-85 |
1,5 ± 0,5 кг/л |
Сухое вещество по объему |
99 ± 1 % |
Соотношения при смешивании |
По объему 64% A / 36% B
По весу 67% A / 33% B
|
Срок годности в открытом состоянии при 20°C |
30 минут |
Время повторного нанесения при 20°C |
18 - 72 часа |
Высыхание при 20°C |
24 часа |
Полное отвердение при +20°C |
7 суток |
Рабочая температура (на воздухе) |
-20°C ÷ +80°C |
Разбавитель и очистка инструмента |
Эпоксидный растворитель E 100 |
|
