Антипирены и биоциды Огнезащита Теплоогнезащитное покрытие БИЗОН-Металл

Огнезащита стальных конструкций

Теплоогнезащитное покрытие БИЗОН-Металл

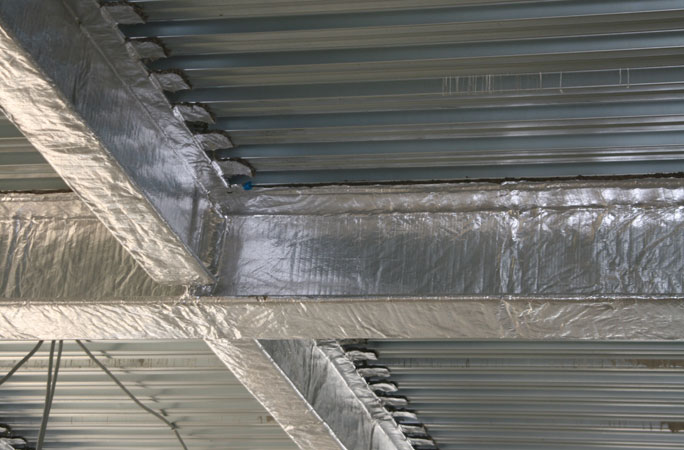

Теплоогнезащитное покрытие БИЗОН-Металл представляет собой средство конструктивной огнезащиты, предназначенное для повышения предела огнестойкости стальных строительных конструкций.

Огнезащитное покрытие БИЗОН-Металл является комбинированным и состоит из базальтового рулонного фольгированного материала БИЗОН и клеевого состава FSA.

Покрытие БИЗОН-Металл обеспечивает:

1. металлические конструкции с приведенной толщиной металла не менее 3,4 мм:
   - R 90 – клеевой состав FSA толщ. 3 мм (расход не менее 3,3 кг/м²) + базальтовый рулонный материал БИЗОН толщиной 8 мм;
   - R 150 – клеевой состав FSA толщ. 3 мм (расход не менее 3,3 кг/м²) + базальтовый рулонный материал БИЗОН толщиной 20 мм (два слоя по 10 мм).

2. металлические конструкции с приведенной толщиной металла не менее 2,4 мм:
   - R 45 – клеевой состав FSA толщ. 1,5-2 мм (расход не менее 2 кг/м²) + базальтовый рулонный материал БИЗОН толщиной 8 мм;
   - R 90 – клеевой состав FSA толщ. 2,5-3 мм (расход не менее 3 кг/м²) + базальтовый рулонный материал БИЗОН толщиной 16 мм (два слоя по 8 мм).


Монтаж: перед началом работ металлические конструкции очищают от пыли и ржавчины и грунтуют, огнезащитный состав FSA тщательно перемешивается механическим способом, а базальтовый рулонный материал раскраивается под размеры металлической конструкции (с учетом нахлестов).

Монтаж огнезащитного покрытия БИЗОН-Металл при использовании базальтового рулонного материала в один слой:

На поверхность стальной конструкции вручную или механически наносится слой огнезащитного состава FSA толщиной 2 мм (расход не менее 2,3 кг/м² без учета потерь). Толщину влажного слоя клеевого покрытия контролируют измерительным щупом, штангенциркулем или другими приборами для измерения толщины с острым проникающим концом и ценой делений шкалы не более 0,5 мм.

Материал базальтовый рулонный фольгированный БИЗОН накладывается на мокрый слой клеевого состава фольгой наружу. В местах стыковки полос материал рулонный накладывается внахлест с заходом не менее 50 мм. По местам нахлестов базальтовый материал также промазывается клеевым составом. Приклеенный базальтовый материал слегка прижимается и разглаживается валиком.

Монтаж огнезащитного покрытия БИЗОН-Металл при использовании базальтового рулонного материала в два слоя:

При монтаже базальтового рулонного материала БИЗОН в два слоя, первый слой является нефольгированным.

На поверхность стальной конструкции вручную или механически наносится первый слой огнезащитного состава FSA толщиной 2 мм (расход не менее 2,3 кг/ м² без учета потерь). Толщину влажного слоя клеевого покрытия контролируют измерительным щупом, штангенциркулем или другими приборами для измерения толщины с острым проникающим концом и ценой делений шкалы не более 0,5 мм.

Второй слой базальтового материала наклеивается на первый при помощи состава FSA толщиной 1 мм (расход 1,25 кг без учета потерь), при этом стыки первого и второго слоя должны быть смещены относительно друг друга.

Промежуточная сушка между слоями зависит от температуры внутри помещения и составляет не менее 12 часов.

Зависимость толщины конструкционного огнезащитного покрытия "БИЗОН-Металл"
от требуемого предела огнестойкости несущих строительных
металлических конструкций и приведенной толщины металла
