Есть мнение Лакокрасочные материалы Фейс-контроль фасадных красок

Фейс-контроль фасадных красок

В доне, как и в человеке, который в нём живёт, всё должно быть прекрасно - и внутренняя отделка, и внешний облик. Даже самое непритязательное с виду жилище, лишённое архитектурных изысков, заиграет по-новому, если воспользоваться таким нехитрым средством, как фасадная краска. А чтобы подобный «макияж» пришёлся к «лицу», его нужно применять с умом

Фасадная «косметика»

Краски для наружной отделки, в отличие от красок внутреннего применения, призваны работать в экстремальных условиях окружающей среды, а значит, им просто необходимо быть более стойкими к воздействию ультрафиолета и неблагоприятных климатических факторов. На покрытие также влияют и агрессивные химические компоненты, которые в изобилии выбрасывает в атмосферу транспорт и производственный сектор мегаполисов, -это окислы серы, азота и фосфора («кислотные дожди»). А изнутри строительные конструкции способны подтачивать плесень, грибок и лишайники, если вдруг в перекрытие или фундамент извне проникла вода. Из этого следует, что фасадные краски служат не только декоративным, но и защитным слоем для поверхности стен здания, предохраняя их от преждевременного старения и разрушения. Вот почему наиболее важными свойствами фасадных красок являются атмосферостойкость (невосприимчивость к УФ-излучению, осадкам, перепадам температур), влагостойкость, паропроницаемость (для минеральной основы - пропускание углекислого газа), устойчивость к механическим воздействиям (скалыванию, сцарапыванию, ударам), хорошая адгезия (сцепление с основанием), эластичность (предотвращение растрескивания), щёлочестойкость, быстрота высыхания, а также устойчивость к загрязнению и мытью. Не менее важная характеристика фасадной краски - тиксотропность, наделяющая состав способностью не образовывать подтёки при нанесении. Однако для получения глянцевых покрытий, наоборот, предпочтительно использовать краски с хорошей растекаемостью.

Поскольку краска - синтезированный продукт, состоящий из множества компонентов, таких как связующее вещество (отвечает за адгезию), разбавитель (определяет консистенцию), пигменты (цвет и укрывистость) и всевозможные добавки (придают составу особые свойства), краски классифицируют по типу основы — связующего вещества. По этому признаку различают:

Основа, наполнители и добавки определяют свойства красок и область их применения (бетон, дерево, штукатурка или металл). Так, для штукатурок на известковой или гипсовой основе наиболее предпочтительны «дышащие» минеральные краски, обладающие способностью пропускать углекислый газ, содержащийся в атмосфере. Иначе неминуемо разрушение материала основы, и штукатурка достаточно быстро превратится в труху. Но подобные краски не годятся для работ, например, по железобетону, для которого контакт с углекислым газом опасен.

К отличительным особенностям красящих составов можно отнести и тип образующегося покрытия, а точнее, его внешний вид. Оно может быть блестящим (глянцевые и полуглянцевые плёночные покрытия) или матовым («дышащие» материалы). Блестящий «макияж», в отличие от матового, более стойкий к различного рода загрязнениям (пыль, грязь) и воздействию влаги. Однако глянцевое покрытие не умеет скрывать изъяны поверхности, поэтому основание должно быть идеально ровным. Также фасадные краски в зависимости от наполнителя (например, кварцевый песок) способны создавать объёмные фактурные покрытия (фактурные краски).

Как уже говорилось ранее, выбор фасадной краски с тем или иным набором свойств определяет не вкус заказчика, а её компонентный со-, став и материал конструкции под докрашивание. Поэтому для того, чтобы обновлённый фасад долго радовал глаз, стоит подробнее разобраться в характеристиках каждого из типов красок.

Масляные

Эти краски снискали популярность в народе за относительную дешевизну, поскольку для их производства изначально применялись недорогие природные компоненты, такие как натуральные высыхающие масла -льняное, конопляное или тунговое.

При производстве масляных красок пигменты и связующие (олифа) тщательно протирают до получения однородной смеси. В качестве наполнителя для экономии дорогостоящего пигмента иногда применяют тальк, сернокислый барий и барит. Масляные краски выпускают двух видов: густотёртые (пастообразные), которые перед использованием разводят олифой, и готовые (жидкие) составы.

Масляные покрытия на органических растворителях при нанесении образуют плотную, практически «не дышащую» плёнку, что ограничивает область их применения для окрашивания пористых бетонных и штукатурных поверхностей. Тогда как для деревянной и металлической основы они незаменимы, поскольку воздействие солнечного света и влаги со временем разрушает верхний слой древесины, и она, как и металл, нуждается в надёжной защите.

Недостатком красок на органических растворителях является токсичность, и потому к экологичным материалам их можно отнести едва ли. По этой причине в ряде европейских стран такие составы практически не применяются. Альтернативный вариант - масляные краски на очищенном керосине (он же уайт-спирит), заменяющем небезопасный органический растворитель.

К минусам масляных красок относится и их несовместимость с водорастворимыми. Нанесение именно такой краски на старое многослойное (3-4 слоя) масляное покрытие может стать причиной его отслоения от подложки. В результате чего потребуется более сложный ремонт, нежели простое окрашивание. Впрочем, если речь идёт о каменном фасаде, то перейти, например, на более экономичную и удобную акриловую водно-дисперсионную краску всё же возможно - наложив предварительно специальную грунтовку.

Эмалевые

Этот плёнкообразующий тип красок родственен масляным, поскольку замешаны они на том же уайт-спирите. Эмали получают путём перетирания сухих пигментов с различными лаками. Существуют и нитроэмалевые краски на основе нитролаков, отличающиеся скоростью высыхания, которая составляет от 1 5 до 45 мин. (масляные -12 ч).

В эмалевых красках в качестве связующего обычно используют алкидные (глифталевые и пенталевые) смолы -результат синтеза многоатомных спиртов, растительных масел, ангидридов и органических кислот. Преимуществом составов на алкидной основе является высокая прочность (твёрдость) покрытия и его стойкость к климатическим факторам (осадкам, перепадам температур и т. д.). Алкидные краски могут быть матовыми и глянцевыми, а входящие в их состав тиксотропные добавки не позволяют краске растекаться по вертикальной поверхности фасада. К тому же они обладают хорошей адгезией, глубоко проникая внутрь строительной конструкции (основы).

Несмотря на то что плёночное покрытие получается довольно твёрдым и жёстким на ощупь, оно чувствительно к механическим повреждениям (царапинам и сколам). Тогда как разновидность эмалевых фасадных красок на основе полиуретановых смол образует более выносливую, ударопрочную плёнку. К их отличительным свойствам относится также эластичность и идеальная гладкость покрытия, по внешнему виду напоминающего пластмассу.

Основная область применения эмалевых красок на растворителях, равно как и масляных, деревянные фасады, которым они обеспечивают надёжную защиту и долговечность.

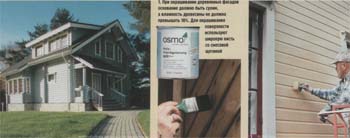

Для обработки древесины используют широкие малярные кисти со смесовым ворсом (натуральные и синтетические волокна). Краску наносят вдоль волокон, в несколько тонких слоев. Чем больше слоев, тем прочнее покрытие.

Акриловые

Существует два типа акриловых красок - на органическом растворителе и водно-дисперсионные. Однако, в отличие от масляных и алкидных, предназначенных для отделки дерева и металла, и те и другие акриловые фасадные краски являются универсальными и подходят для любых поверхностей. Краски на растворителе - это плёнкообразующие составы, в которых роль связующего играет полиакрилат. Несмотря на то что готовое покрытие обладает водоотталкивающими свойствами, оно позволяет основанию «выпускать пары» (то есть «дышать»). Именно благодаря этому можно применять краски на основе полиакрилатов для отделки пористых поверхностей (штукатурки, бетона и кирпича).

Акриловые смолы в качестве плёнкообразователя входят в состав многих современных фасадных красок (например, Kivitex от Tikkurila Финляндия; «Алпафасад» от SOMEFOR, Франция; Duparol Universal-Fassadenfarbe TB от CAPAROL., Германия). Данный компонент усиливает такие свойства, какатмосферостойкость, паро- и влагопроницаемоаь, устойчивость к истиранию (долговечность) и т. п.

Водорастворимые краски на основе дисперсий акриловых смол и сополимеров являются наиболее популярными среди существующих типов фасадных красок. Связующий компонент в данном случае не растворён в пахучем органическом растворителе. Его частицы измельчены (диспергированы) в воде. Высокая адгезия, эластичность, устойчивость к УФ-излучению, отличная паропроницаемость, влагостойкость и долговечность (до 20 лет) - основные отличительные особенности этих универсальных составов. Такие краски применяют для отделки практически всех поверхностей, будь то цемент, бетон, силикатный кирпич или дерево. Исключение составляют газобетонные основания.

Акриловые краски не пропускают пары углекислого газа, поэтому они не приемлемы для отделки оштукатуренной поверхности, содержащей известь. А вот для защиты армированных бетонов от коррозии придутся как нельзя кстати. Однако наносить акриловый состав на щелочные основы цементных штукатурок или бетонов нужно не ранее чем через месяц после их полного отвердения.

Популярность этих материалов подтверждается уже тем, что 70% производимых в Европе красок делается на основе акриловых дисперсий. В России такие продукты представлены практически всеми торговыми марками: «СТАРАТЕЛИ», «СВЯТОЗАР», «ЛАКРА», «НЕВСКИЕ КРАСКИ» и т. д.

Технологические параметры акриловых красок определяются прежде всего количеством связующего компонента. В качественном продукте акрилатов должно содержаться не менее 1 5%.

Относительная щёлочестойкость составов затрудняет процесс их нанесения на минеральные материалы основы. Так, для отделки новых оштукатуренных поверхностей необходимо выдержать интервал не менее 30 дней до их полного высыхания, иначе процесса выщелачивания минеральной основы не избежать.

Акриловые краски наносят на поверхность в два слоя: первый более тонкий (грунтовочный, для лучшего сцепления с основой), второй более плотный, финишный. Благодаря своей эластичности готовое покрытие способно перекрывать трещины шириной до 1 мм.

Водорастворимые

Краски, разбавляемые водой, наиболее экологичны и экономичны в применении. Однако в сравнении с материалами на растворителях у них имеются существенные недостатки - непригодность для работ при отрицательных температурах и нестойкость к воздействию атмосферных осадков (дождя, снега) свеженанесённого покрытия.

Водорастворимые краски классифицируют по типу связующего компонента, разделяя на составы на основе водных дисперсий различных полимеров (бутадиенстирольные, акриловые, силиконовые, силоксановые) и минеральные (цементные, известковые и силикатные).

Акриловые краски, о которых говорилось ранее, составляют наибольшую часть всех водорастворимых красок. Водно-дисперсионные составы на основе бутадиеновых смол (латексные), имея относительную светостойкость, быстро выгорают на солнце под воздействием ультрафиолета, а потому их не рекомендуется применять для отделки наружных поверхностей. Однако вопреки этому в продаже иногда можно встретить латексные фасадные краски.

Краски на водной основе отличаются рядом преимуществ. Они быстро сохнут, обладают стойкостью к выгоранию (за исключением латексных), легки в применении и не источают вредных запахов. Готовое покрытие влаго- и огнестойко, паропроницаемо («дышит»). К тому же спектр оттенков для этих материалов практически неограничен.

Для минеральных красок характерны высокая паропроницаемость, водо- и щёлочестойкость, благодаря чему их используют в основном для таких же минеральных поверхностей.

Так, краски на цементной основе предназначены для окрашивания бетонных и кирпичных поверхностей, подвергающихся сильному воздействию влаги. Тогда как основной областью применения известковых красок являются здания, оштукатуренные известковой или известково-цементной штукатуркой. К недостаткам известковых составов относится их неустойчивость к соединениям серы, как правило содержащимся в городском воздухе.

Силоксановые краски изготавливаются на основе силиконовой смолы и сочетают в себе лучшие свойства минеральных и водно-дисперсионных красок. Такие материалы, например, производят компании CAPAROL, RESA (Германия), OIKOS (Италия) и др. Силоксановые краски создают «дышащие» покрытия, обладающие хорошей водоотталкивающей способностью, и препятствуют образованию плесени и грибка. Они не крошатся, не осыпаются, не притягивают пыль и грязь, и потому идеально подходят для зданий, стоящих вдоль автотрасс или расположенных вблизи промышленных зон.

Силикатные

В отличие от водорастворимых составов, в качестве растворителя в этих красках применяется жидкое калийное стекло. Силикатные краски содержат незначительное количество полимера (менее 5%), что обеспечивает им длительное хранение и воз-и можность использования в однокомпонентном варианте.

Сцепление с поверхностью, как и в случае с минеральными красками, происходит на молекулярном уровне. Силикатные составы отличаются хорошим паро- и водопоглощением, не поддерживают развития грибка и плесени, но из-за высокого содержания щёлочи (от 5 до 10%) являются довольно агрессивными, поэтому при работе с ними необходимо соблюдать меры предосторожности.

Силикатные краски предназначены для отделки минеральных поверхностей, их можно применять и для нанесения на старое покрытие из известковой, цементной или такой же силикатной краски. С полимерными материалами они не образуют надёжного сцепления. Поэтому прежний слой алкидных или акриловых красок необходимо полностью удалить с основания.

Силикатные составы не отличаются особой эластичностью, а потому не способны перекрывать мелкие трещины на обрабатываемых поверхностях.

Из-за высокой щёлочности такие краски могут сочетаться лишь со специальными щёлочестойкими пигментами, например окислами железа. По этой причине их цветовая гамма ограничена желтовато-оранжевой палитрой и оттенками красного.

Повышенная паро- (в том числе СО2) и влагопроницаемость, а также трудоёмкость работ с силикатными материалами сузила область их применения. Чаще эти составы используют при реставрации исторических памятников архитектуры, нежели в современном строительстве.

Силикатные краски на российском рынке представлены продукцией зарубежных компаний, таких как ALCRO-BECKERS AB и VIVACOLOR (Швеция), ALLIGATOR и CAPAROL (Германия), JUB (Словения), TIKKURILA (Финляндия) и др.

Силиконовые

Результатом прогресса химической промышленности и усовершенствования технологий можно по праву считать силиконовые краски, впитавшие в себя лучшие характеристики акриловых и силикатных. Связующим компонентом здесь выступают эмульгированные силиконовые смолы, наделяющие материалы свойствами высокой паропроницаемости, эластичности, трещино- и щёлочестойкости. Готовое покрытие образует «непромокаемую» поверхность, с которой дождевая вода просто скатывается вниз.

Покрытие не вызывает поверхностных напряжений в подложке, что особенно важно при окраске оштукатуренных оснований. К преимуществам силиконовых красок относится и то, что силиконовые смолы, в отличие от акриловых полимеров, не термопластичны, а значит, не размягчаются под воздействием прямых солнечных лучей. Это свойство вкупе с водостойкостью не позволяет пыли и грязи прилипать к покрытию намертво. Если даже поверхность слегка загрязнилась, её без труда можно очистить с применением моющих средств.

Силиконовые краски являются универсальными, то есть применимы для разных типов материалов. Однако ограничения всё же имеются. Так, обладая высокой паропроницаемостью, готовое покрытие пропускает не только пар, но и углекислый газ, что недопустимо для основы из армированного бетона. Зато такие составы идеальны для отделки минеральных поверхностей и совместимы со многими видами красок, обеспечивая надёжное сцепление со старым слоем, например, из акриловых латексных и даже силикатных фасадных красок.

За счёт высокой эластичности покрытия способны перекрывать трещины в основании размером до 2 мм. А отличные показатели щёлочестой кости силиконовых красок позволяют наносить их на минеральные поверхности не через 30 дней после высыхания, как акриловые, а спустя 48 ч.

Силиконовые краски, равно как и минеральные, не способствуют возникновению биологических поражений (грибка, плесени) поверхности. Составы обладают повышенными фунгицидными свойствами, а потому фасады не нуждаются в дополнительной обработке специальными препаратами.

Единственным недостатком, присущим этим универсальным материалам, является их высокая стоимость (от 8750 руб. за ведро).

Силиконовые краски производит отечественная фирма ВА11С01.СЖ, а также множество известных зарубежных компаний: CAPAROL, HENKEL BAUTECHNIK GmbH, TEX-COLOR, REESA (Германия), BITEK и DYO (Турция), TIKKURILA (Финляндия), концерн AKZO NOBEL, ALCRO-BECKERS AB (Швеция) и др.

Подготовительные работы

Долговечность окрасочного покрытия во многом зависит от качественной подготовки основания. Для этого проводят целый комплекс работ. Наверное, не стоит лишний раз упоминать о том, что поверхность под окраску должна быть ровной, сухой и очищенной от разного рода загрязнений, высолов и т. п. Если старое покрытие не имеет серьёзных изъянов, можно использовать его в качестве подложки.

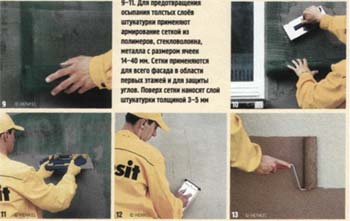

Новые либо сильно изношенные основания, как правило, требуют создания так называемой фасадной системы. Её реализация включает в себя три этапа работ - грунтование, оштукатуривание и окраску поверхности.

Для того чтобы оценить прочность штукатурного покрытия, его простукивают, выявляя пустотные участки и отслоения. Если это старая краска, обнаружить слабые места поможет малярная лента, которую наклеивают на поверхность, а затем резким движением срывают.

В случае если краску необходимо нанести на пористое, сильно впитывающее основание (штукатурка, бетон), его предварительно увлажняют. Для этого применяют специальные грунтовки проникающего действия, например, на акриловой основе. Они не только насыщают поверхность влагой, но и укрепляют её. Обработанный жидкой грунтовкой фасад будет не так активно впитывать краску.

Грунтованием устраняют и такой дефект, как неравномерное впитывание влаги основой. Например, если поверхность состоит из участков со старой и новой штукатуркой. Или вовсе из различных материалов. Если краску нанести без предварительного грунтования, будут заметны границы между неоднородными по материалам частями фасада.

Непористые основания со средней впитывающей способностью обрабатывать грунтовкой не обязательно. Её может заменить нижний слой краски, в которую добавляется большее количество воды (10-20%), чем при финишном окрашивании (5%). В таком случае этот слой является грунтовочным и образует более прочное сцепление покрытия с поверхностью.

Пигментированные грунтовки предназначены для обработки слабо впитывающей поверхности. Они образуют химические соединения с основой на молекулярном уровне, обеспечивая высокую адгезию последующим слоям окрасочного покрытия.

Газобетонные блоки предварительно штукатурят, а для окраски применяют составы с высокой паропроницаемостью и влагостойкостью. Но перед тем, как нанести такую краску, оштукатуренную поверхность необходимо загрунтовать.

Вдвое продлить жизнь деревянной поверхности и красочного покрытия поможет та же самая грунтовка. Она предотвратит разрушение древесины, а это значит, что декоративный слой прослужит гораздо дольше.

Дефекты

К самым распространённым дефектам покрытия, образующимся в процессе эксплуатации здания, относятся вздутие и растрескивание фасадной краски. Причин тому может быть несколько. Например, пузыри возникают вследствие окрашивания поверхности, нагретой до температуры свыше 45-50°С под воздействием прямых солнечных лучей. В этом случае краска может также «полосить» - оставлять следы малярного инструмента при нанесении. Вздутие красочного слоя возможно и при использовании состава на органическом растворителе по увлажнённой, сырой поверхности, либо влага, просочившись в стеновую конструкцию изнутри здания, ищет выход и пытается прорвать блокаду прочного плёночного покрытия. Ликвидировать дефект можно следующим способом. Если его причиной стала вода из подложки, необходимо устранить источник влаги и обработать разрушенный участок герметиком. После чего установить либо усилить имеющуюся в помещении вентиляцию. На многослойном лакокрасочном покрытии образование пузырей иногда происходит и при нанесении акриловой краски поверх нескольких слоев алкидной или акриловой. Особенно если используются тёмные цвета, аккумулирующие тепло. Если пузыри появились в верхних слоях плёночного покрытия, основой которому служит деревянная поверхность, места вздутий нужно зачистить скребком, отшлифовать, а затем обработать древесину грунтовочным составом и покрыть краской на водной основе.

Эффект мелких морщин (растрескивание) на фасаде создаётся также по целому ряду причин. Это может быть несовместимость красящих составов, в случае если старый слsой краски был более эластичный, а новый образует поверх него твёрдое, жёсткое покрытие. Либо если краску пытаются нанести по непросохшему нижнему слою и т. п. Решением данной проблемы может стать только полное удаление покрытия с помощью абразивной шкурки или тепловой пушки. Затем основу обрабатывают водной грунтовкой или грунтовкой на растворителе и покрывают двумя слоями водорастворимой краски, выдерживая при этом предписанные производителем временные интервалы между их нанесением.
