Есть мнение Фасады Керамические материалы и изделия на их основе

Керамические материалы и изделия на их основе

Классификация и сырье

строительные материалы получают в процессе технологической переработки минерального сырья (в основном глинистого), способного при затворении водой образовывать пластичное тесто, которое в высушенном состоянии обладает небольшой прочностью, а после обжига приобретает камнеподобные свойства.

Керамические материалы и изделия классифицируют по их назначению на следующие группы и виды: стеновые материалы - кирпич керамический обыкновенный, кирпич керамический пустотелый и пористо-пустотелый пластического прессования, кирпич керамический пустотелый полусухого прессования, камни керамические пустотелые пластического прессования и кирпич строительный легкий (стеновые изделия со средней плотностью менее 1450 кг/м³ являются эффективными); лицевой керамический кирпич и камень -строительные материалы, которые выполняют одновременно конструктивные и декоративные функции; кирпич и камни строительные керамические специального назначения: кирпич керамический лекальный, камни для канализационных сооружений (подземных коллекторов), кирпич для дорожных одежд; керамические плитки для внутренней облицовки зданий, фасадов и полов; кровельные материалы - керамическая черепица рядовая (для покрытия скатов кровли), коньковая (для покрытия коньков и ребер); трубы керамические канализационные и дренажные; изделия керамические кислотоупорные - футеровочные - кирпич кислотоупорный нормальный, плитки кислотоупорные и термокислотоупорные и керамические фасонные по особому заказу; трубы кислотоупорные керамические и фасонные части к ним.

Применяемое в керамической промышленности сырье условно делят на три группы: пластичные материалы, отощающие материалы, плавни.

Основным сырьем для большинства керамических материалов являются глины.

Глина - землистая горная порода, состоящая в основном из глинистых минералов: каолинита А1₂0₃-23Ю₂-2Н₂0, монмориллонита А1203ч45Ю2-пН₂0, иллита К₂ОМдО-4А1₂0₃-75Ю₂Н₂0 и различных примесей. Все глинообразующие минералы являются водными алюмосиликатными и при затворении водой образуют тесто, способное формоваться.

Запесоченность глин существенно снижает качество керамических материалов.

Отощающие добавки вводят в сырьевую смесь для снижения усадочных деформаций, а также увеличения скорости обжига керамических изделий. В качестве отощителей используют шамот, кварцевый песок, тальк, золы ТЭЦ и гранулированные шлаки.

Наиболее эффективными отощителями являются шлаки, состав которых близок к волластониту, например шлаки химического производства. Образующиеся в результате взаимодействия ортофосфата кальция с углеродом и кремнеземом шлаки используют на ряде предприятий в комбинации с глинами в количестве до 50-55%.

При вводе этих шлаков в составы плиточных масс снижаются усадка и водопоглощение, повышаются морозостойкость и механическая прочность плиток. Температура обжига облицовочных плиток из масс, в состав которых вводят эти шлаки, резко снижается. Удельный обжиг производится при 850-870°С, а глазурный - при 830-840°С.

Плавнями называют добавки, взаимодействующие во время обжига с основной керамической массой и образующие в результате этого более легкоплавкие смеси. В качестве плавней в керамической промышленности применяют: стеклобой, нифелинсиенит, перлит, мел, доломит и др.

Керамические облицовочные изделия

Керамические изделия для облицовки выпускаются глазурованными и неглазурованными (табл. 1). К ним относятся лицевой кирпич полнотелый и пустотелый, фасадные керамические (прислонные) и ковровые облицовочные плитки. Кирпич и камни лицевые керамические имеют марки по прочности 75, 100, 125, 150; водопоглощение 6-14%.

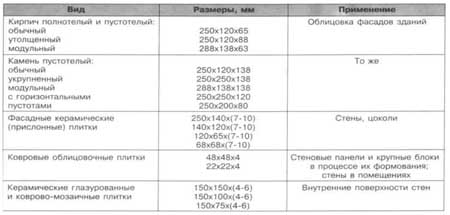

Керамические изделия для облицовки

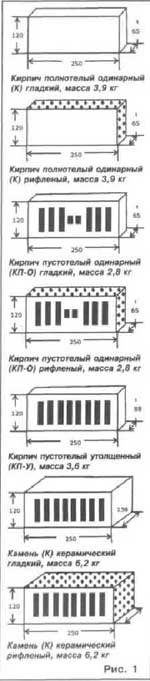

Лицевой керамический кирпич

Лицевой керамический кирпич - строительное изделие, которое выполняет одновременно конструктивные и декоративные функции. По виду фактуры (отделки) лицевой поверхности выпускают керамические кирпичи и камни торкретированные минеральной крошкой, ангобированные, с окрашенным черепком, двухслойного формования и глазурованные. Офактуренными должны быть один ложок и один тычок. Фактура может быть гладкой или рельефной.

Торкретированный кирпич изготовляют из легкоплавких глин. Фактуру лицевой поверхности у такого кирпича получают нанесением на ложковую и тычковую поверхности бруса стеклокрошки, песка, фарфора, шамота, артикского туфа.

Ангобированный кирпич получают нанесением декоративного керамического покрытия толщиной 0,2-0,3 мм (ангоба). Сырьевыми материалами для ангобов служат беложгущиеся глины (80-90%) и стеклобой (10-20%). Возможно также использование каолина, кварцевого песка и мела. Для получения цветного покрытия в состав ангоба вводят 5-7% минеральных красителей. Ангобы наносят на отформованные изделия в виде керамической суспензии-шликера средней плотностью 1300 кг/м³.

Глазурованный кирпич получают нанесением глазурного покрытия на обожженный кирпич методом двухкратного обжига. Кирпич после первого обжига зачищают карборундовым камнем или шлифуют, удаляют с поверхности пыль, увлажняют и пульверизатором наносят глазурное покрытие. После сушки глазурного покрытия кирпич подвергают повторному кратковременному обжигу.

В современном строительстве лицевой кирпич используют также для отделки внутренних стен вестибюлей, лестничных клеток, переходов, интерьеров и отдельных архитектурных элементов зданий. Для кирпичных зданий он является наиболее экономичным видом облицовки фасадов. Применение лицевого кирпича по сравнению с мокрой штукатуркой снижает стоимость 1 м² стены на 15%, уменьшает трудовые затраты на 25% и сводит до минимума эксплуатационные затраты на содержание фасадов домов.

Плитки керамические

Керамические плитки применяют в строительстве как отделочный материал, обладающий высокой архитектурной выразительностью в сочетании с хорошими физико-механическими свойствами, недефицитностью исходного сырья и сравнительно невысокой стоимостью. Новая технология изготовления керамических плиток позволила им занять ведущее положение в широкой гамме строительных отделочных материалов.

Керамические плитки в основном производят трех видов: для внутренней облицовки стен, полов, фасадов. В зависимости от области применения к плиткам предъявляют различные требования по физико-механическим свойствам и внешнему виду.

Плитки керамические для облицовки фасадов зданий применяют для облицовки наружных стен кирпичных зданий, наружных поверхностей железобетонных стеновых панелей, цоколей зданий, подземных переходов, эркеров, фризов, обрамления оконных и дверных проемов и оформления других архитектурных элементов зданий.

Плитки изготовляют методами полусухого прессования и литья. Предприятия выпускают плитки разных размеров и расцветок. Длина и ширина (мм) плиток при толщине 10 мм составляет 250x140, 250x65, 215x120 и 140x120; при толщине 7 мм-150x75, 120x65; при толщине 4 мм - 46x46, 22x46 и 22x22. Керамические плитки, изготовленные методом литья, имеют толщину 3-3,5 мм. Предусмотрены также плитки размерами 296x102, 296x92, 213x111 мм при толщине 10 мм; 150x150, 60x60 мм при толщине 7 мм. Стандарт предусматривает выпуск плиток модульных размеров, например 292x192, 292x142, 192x142 мм при толщине 10 мм.

Методом пластического формования на вакуум-прессе изготавливают глазурованные крупноразмерные фасадные плитки размерами 500x500x10 и 970x970x10 мм. Водопоглощение плит составляет 1-3%. Плиты применяют для отделки вестибюлей, интерьеров общественных зданий и облицовки наружных стен зданий.

Плитки керамические литые (ГОСТ 18623-82) - эффективный обжиговый керамический материал, отличающийся незначительной толщиной и малой массой (6-7 кг на 1 м2), хорошими декоративными и эксплуатационными свойствами. Плитки выпускают квадратные, прямоугольные, треугольные, ромбические, шестигранные, трапециевидные и другой формы.

Размеры плиток (мм): длина и ширина квадратных - от 21x21 до 96x96, прямоугольных - от 46x21 до 121x96, толщина - 3-3,5.

Лицевую поверхность равномерно покрывают глазурью, которая бывает прозрачной или глухой, белой или цветной, блестящей или матовой. Ковры из плиток бывают одно-, двух- или многоцветные с укрупненным простым рисунком за счет применения плиток различного цвета, а также с законченным рисунком или его частью для облицовки с ритмично повторяющимся и произвольным рисунком.
