Перекрытия

Одной из важнейших конструкций любого дома являются перекрытия. Именно на них приходится значительная часть нагрузки, и, кроме этого, в их задачи входит сохранение тепла. Какие перекрытия лучше выбрать для частного строительства? Как узнать об их достоинствах и недостатках? Что учесть при монтаже? И, наконец, во сколько все это обойдется?

Выбор типа перекрытий зависит от места их будущей службы. Цокольные располагаются над подвалом, междуэтажные разделяют этажи, чердачные разграничивают жилое и чердачное помещения. Мы рассмотрим основные виды этих конструкций, которые можно использовать в строительстве. В качестве примера возьмем двухэтажный дом с размером фундамента 7 х 6 м и проведем суммарный расчет для двух перекрытий цокольного и чердачного.

БАЛОЧНЫЕ

Этот вид перекрытий придуман самым первым и пользуется огромной популярностью по сей день. Конструкция, достаточно простая и удобная в монтаже, состоит из несущей части (балок) и заполнения (скажем, бетонных блоков, опирающихся на балки). Основная функция балок передача нагрузки на несущие элементы сооружения. Межбалочное заполнение служит основанием для пола или потолка. Балки могут быть деревянными, металлическими и железобетонными.

Наиболее популярны при возведении брусовых, бревенчатых и каркасных домов и бань деревянные балки, что неудивительно они самые легкие и недорогие. Производят их в основном из хвойных пород древесины и подразделяют на сплошные и составные.

Их шаг обычно принимают кратным 1 м. Но если вы не планируете активно эксплуатировать чердак (ставить туда мебель или складировать большое количество тяжелых вещей), это расстояние для чердачного перекрытия может быть увеличено до 1,75 м. При этом пролет варьируется от 3 до 17 м и зависит от конструкции балок и древесины, из которой они изготовлены.

Сплошная деревянная балка снабжена черепным бруском, прикрепленным к ней для устройства межбалочного заполнения. Элементы деревянных конструкций соединяют болтами, накладками, различными металлическими вкладышами, клеевыми составами.

В качестве заполнения используют доски, плиты или щиты. На них укладывают два слоя парогидроизоляцию и утеплитель. В качестве гидроизоляции обычно берут пергамин, чуть реже импрегнированную глину (в ее состав входят водоотталкивающие вещества). Роль утеплителя, как правило, играет шлаковый материал. При утеплении чердачного перекрытия и заделке щелей можно использовать смесь глины и соломы. Это один из наиболее дешевых и доступных вариантов состава для обработки швов.

После выполнения всех описанных работ можно приступать к застиланию чистого пола, который иногда просто монтируют на лаги бруски малого сечения, укладываемые поперек балок. Низ перекрытия подшивают гипсокартонными листами, досками или оргалитом и штукатурят.

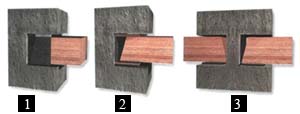

При опоре деревянных балок на стены из кирпича или камня необходима защита их концов на длину до 60см при минимальной глубине заделки 15см. Обычно для предотвращения загнивания их обрабатывают антисептиком и закрывают рубероидом. Заделывают балки тремя способами: открытым, глухим и на внутреннюю стену. При глухом промежутки между ними и стенками гнезда заполняют раствором. При открытом внутреннюю поверхность гнездового отверстия прокладывают утеплителем (минеральная вата), а зазор между балкой и стеной оставляют незаделанным.

Преимущества деревянных перекрытий относительная легкость монтажа (не нужна грузоподъемная строительная техника) и низкая стоимость. Но есть у них и недостатки. Например, достаточно большой износ. Ведь древесина органика, она подвержена гниению, поражению грибками и к тому же пожароопасна. Правда, от пламени или грибков в какой-то степени защищают специальные пропитки. Но при пожаре, если огонь прямой и воздействует в пределах часа, возгорания не миновать. К тому же со временем материал рассыхается, трескается и прогибается. Поэтому средний срок эксплуатации такой конструкции 50 лет.

Говоря о деревянных перекрытиях, нельзя обойти вниманием составные многослойные балки. Они могут быть прямоугольными или двутавровыми, позволяют экономить материал и благодаря оптимальным видам подобранных сечений обладают повышенной прочностью. Яркий пример двутавровая конструкция. По сравнению с обычным этот вид балок гораздо проще монтировать (составные части весят меньше). Кроме того, в этом случае легче настилать пол: не нужно дополнительно прибивать лаги.

Среди достоинств составных изделий назовем также возможность установки на пролетах большей длины, низкие прогибы и гораздо меньший по сравнению с обычным вес.

Средняя стоимость 1 куб. м деревянного балочного бруса с поперечным сечением 200x200 мм составляет около 4 тыс. руб. (или 400руб./пог. м). Составные многослойные балки стоят в среднем 300руб./пог. м. Для сооружения цокольного перекрытия в доме 7x6 м потребуется восемь балок общей длиной 36 м. А для устройства малонагруженного чердачного перекрытия общая длина составит 24 м при шаге 1,75 м. В итоге за цельные балки придется отдать от 18 до 24 тыс. руб.

Перекрытия из сборных балок гораздо дороже. При шаге 0,35 м для цокольного перекрытия и 0,5 м для чердачного уйдет 198 м, что в денежном выражении составит 59,4 тыс. руб.

Металлические (стальные) балки, как и деревянные, устанавливают с шагом 1-1,2 м. Проемы между ними можно заполнять как деревянным накатом, так и легкобетонными плитами. Первый экологичнее, а вторые более практичны и долговечны. Для частного малоэтажного строительства, где нагрузки на перекрытия невелики, оптимально использовать двутавры марок 12-18 (цифры означают высоту балки в сантиметрах).

В отличие от деревянных эти изделия не трескаются и не гниют. Правда, и весят больше. Это следует учитывать при строительстве ведь нагрузка на несущие стены существенно повышается.

Цена стального профиля составляет от 200 до 500 руб./пог. м. В итоге монтаж перекрытия пола и чердака жилища обойдется примерно в 30 тыс. руб. И не забудьте добавить сюда стоимость наката и расходных материалов.

Железобетонные балки серийный продукт, имеющий строго определенную длину (кратную 100см), которая регламентирована так называемой модульной системой (определенным набором стандартных размеров изготовляемых изделий бетонных плит, панелей перекрытий, используемым при крупносерийном массовом производстве).

Такие балки опираются на несущие стены из кирпича или бетонных блоков, ригели и прогоны. Их концы оснащают специальными арматурными выпусками монтажными петлями. Заполнение перекрытий устраивают из плит легкого армированного бетона со специальными вырезами на торцах. С помощью этих вырезов плиты устанавливают на один уровень с балками. При строительстве последние заводят в стену на глубину 15-20см, а пустоты между концом балки и стеной заливают раствором. Между стеной и торцевой частью балки оставляют зазор размером около 8 мм, куда закладывают минеральную вату.

Недостаток железобетонных балок немалый вес, который нагружает несущие стены. Поэтому данный вид перекрытия используют исключительно в кирпичных или блочных домах деревянные стены просто не выдержат такого давления. Человеку без специального образования лучше не за прочностные расчеты несущих конструкций: ошибка может привести к трагическим последствиям.

Средняя цена шестиметровой балки около 3200 руб. Для дома 6x7 м их понадобится 12 штук. В этом случае капиталовложения составят около 40 тыс. руб. (без стоимости плит наката).

Частнику трудно возвести такую конструкцию здесь необходима грузоподъемная техника, что значительно увеличивает расходы. Впрочем, есть и обходной путь сделать монолитную балку. Общие затраты окажутся несколько меньше и составят около 2,5 тыс. руб. за шестиметровую балку, или в общей сложности 30 тыс. руб. (сюда войдет лишь стоимость бетона и арматуры без учета расходов на опалубку). Это несколько дешевле, но гораздо более затратно по времени перерыв в работах составит примерно месяц, ведь бетон должен набрать прочность. Благодаря всему этому подобный вид перекрытий при самостоятельном строительстве используют редко.

ПАНЕЛЬНЫЕ

Эти конструкции наиболее подходят для кирпичных или блочных домов и коттеджей. Как и перекрытия по железобетонным балкам, они требуют использования подъемной техники.

Применяют панели-настилы при устройстве перекрытий, опирающихся на несущие стены или каркасные ригели, которые отличаются от обычных лишь малыми размерами по ширине (в среднем 0,5 м). Толщина перекрытий данного вида зависит от типа заполнителя. Так, в плитах из легкого бетона она равна 5-10см,изтяжело-го 3-6см. Существуют также многослойные настилы, нижний слой которых бетонный, средний теплоизоляционный, а верхний служит чистым полом.

Чердачные и надподвальные перекрытия должны обладать усиленной теплоизоляцией, поэтому слой утеплителя в них гораздо толще. Гидроизоляцию устраивают в перекрытиях, находящихся над санузлами и бассейнами, а также в помещениях с повышенным содержанием водяных паров. Иногда в подобных случаях используют панели с включенными в состав бетона гидрофобизирующими добавками.

Для установки железобетонных перекрытий применяют две разновидности панелей сплошные (их производят в основном из легких бетонов) и многопустотные. Последние имеют круглые отверстия своеобразные «ребра жесткости», хорошо работающие на изгиб. Недостаток таких панелей высокая звукопроницаемость. В какой-то степени с этим можно бороться, тщательно заделывая швы в местах стыковки.

Иногда в панелях предусматривают отверстия для канализационных и водопроводных труб, электропроводки и прочих коммуникаций. Многие изделия уже с завода выходят с готовой под покраску поверхностью потолков. Хотя все типы этой продукции представляют собой унифицированные элементы и имеют строго регламентированные размеры, заказ по своим габаритным размерам вполне возможен, правда обойдется гораздо дороже.

Железобетонные перекрытия укладывают на опорные конструкции в том случае, если здание возводят из стеновых панелей. При этом глубина закладки (опоры плиты перекрытия на стены здания) каждого из элементов перекрытия варьируется в пределах от 5 до 20 см.

А при кирпичной, каменной или блочной кладке ее средняя величина должна быть равна 10см. Все панели имеют закладные детали или арматурные выпуски, которыми их скрепляют с опорными конструкциями. Если по верхним слоям перекрытий или швам между плитами идут трещины, нужно задуматься о ремонте. К более серьезным дефектам относятся глубокие усадочные трещины в местах опоры на несущую конструкцию, смещение плит, прогиб, протечки в швах, обнажение арматуры. Усадочные трещины в плитах заделывают раствором. При появлении особо острых проблем требуется усиление плит. Таким же способом ликвидируют протечки в швах и обнажение арматурного каркаса. Средняя стоимость одной пустотной плиты перекрытия длиной 5980 мм и шириной 1490 мм составляет около 6 тыс. руб. А на каждое перекрытие нашего дома (цокольное и чердачное) понадобится по четыре таких элемента и по одной доборной плите (шириной 980 мм). Таким образом, стоимость двух перекрытий составит 55 тыс. руб. Перекрытия из панелей-настилов обойдутся в аналогичную сумму.

СБОРНО-МОНОЛИТНЫЕ

Сборно-монолитные перекрытия бетонируют прямо на месте. Их изготавливают из легких железобетонных балок весом около 15кг/м и пустотелых железобетонных камней. В частном секторе популярность конструкций этого вида растете каждым днем. При их возведении совершенно не нужна громоздкая техника. Соорудил опалубку, уложил камни, связал арматуру, залил раствор и через 28 дней перекрытие готово! Однако прогресс не стоит на месте, и уже появились сборно-монолитные конструкции, для монтажа которых опалубка не требуется вовсе! Речь идет о перекрытиях последних поколений. При их монтаже используют легкие сборные балки из железобетона и камни-заполнители. Опалубку здесь не устанавливают, только расставляют подпорки под необходимыми частями балок. От длины балки зависит количество подпорок. Шаг расстановки опор 2 м. Такая конструкция отличается прочностью, долговечностью и высокой огнестойкостью.

Изделие данного вида прослужит очень долго, особенно если следить за ним и ремонтировать его при появлении первых признаков износа (отколы, расслоения защитных покрытий, развивающиеся трещины в местах опоры, поперечные трещины, выступы арматуры и ее коррозия). Крупные трещины ликвидируют методом инъекций с последующим заштукатуриванием. При сильных разрушениях перекрытия заменяют (если возможно) или усиливают, увеличивая площадь поперечного сечения (при этом производят дополнительное замоноличивание) либо устанавливая дополнительные опоры.

При монтаже сборно-монолитной конструкции придется платить за возведение опалубки (стойки, брус, деревянные лаги), за древесно-минеральные плиты (они будут служить потолком), бетон, арматуру и утеплитель. В итоге средняя цена 1 кв. м составит примерно 1,4 тыс. руб. Следовательно, каждое перекрытие (цокольное и чердачное) дома 7x6 м обойдется в сумму порядка 58,8 руб.
